CS336 第七讲：并行——集合通信原语与三种并行策略
这堂课先讲分布式通信原语和 GPU 互连的硬件层级，再用 MLP 的极简实现演示数据并行、张量并行和流水线并行三种切分模型的方式。
从一块 GPU 到多块 GPU：为什么需要并行
好，我们开始吧。欢迎回来，各位。今天我们要讲并行。记得上周我们介绍了如何通过写 kernel 让单个 GPU 跑得快，还深入看了 GPU 内部——有高带宽内存 HBM、L2 cache、L1 cache、寄存器，还有一堆流式多处理器（streaming multiprocessor，SM）。这周我们要讲如何利用多块 GPU，让你的代码跑得更快。你脑子里该有的图景大概是这样的：上周我们只盯着其中一个盒子，现在图景扩展了，因为你可能不止有一块 GPU，可能有四块，也可能有一千块，这些 GPU 会被连接起来——怎么连我稍后会讲——然后你得想办法利用这些算力来训练模型。

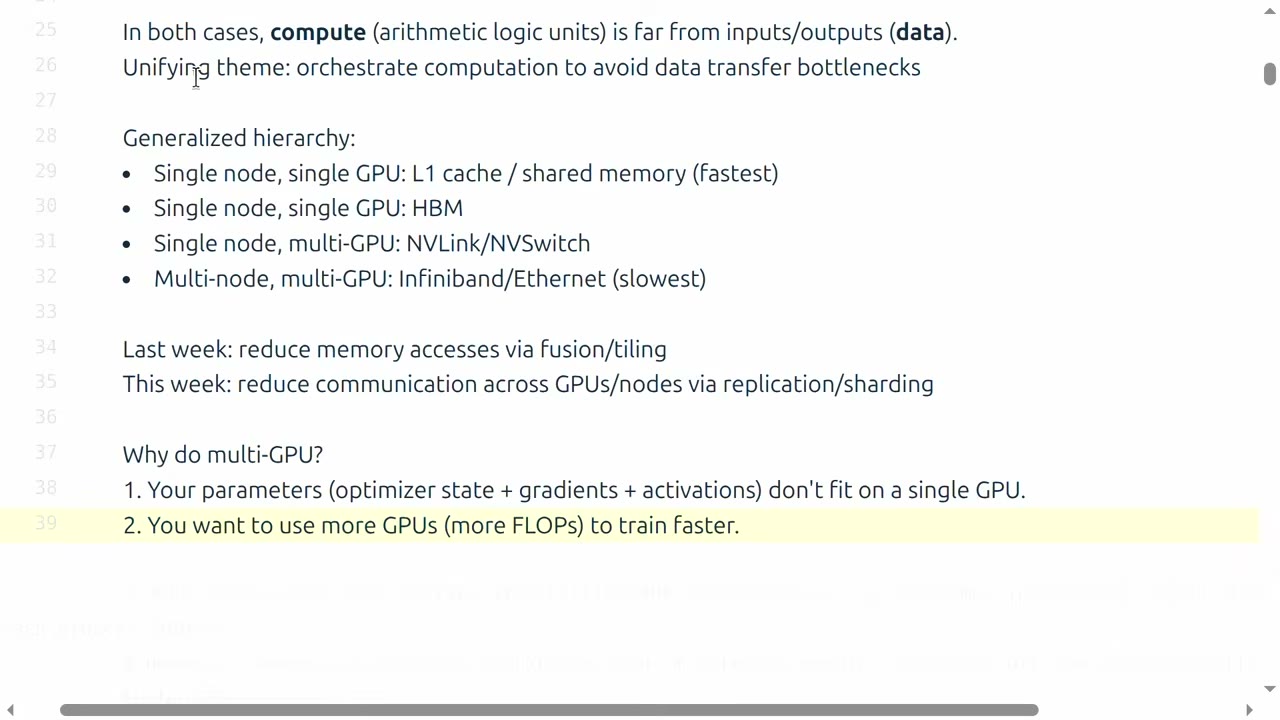

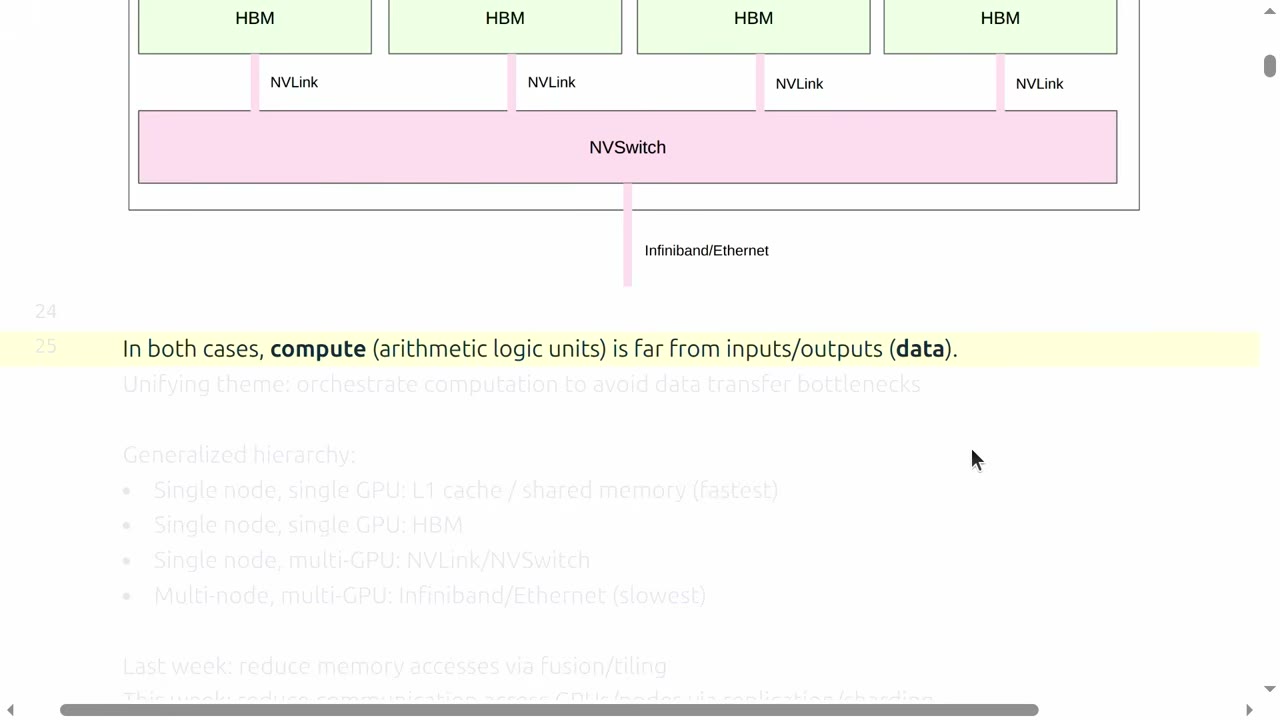

无论单 GPU 还是今天要讲的多 GPU，把镜头拉远看，情况其实很像：计算单元——算术逻辑单元、tensor core 这些——离数据很远。在单 GPU 里，“很远”意味着数据远在 HBM 那头；到了多 GPU，你需要的数据可能整整齐齐放在另一块 GPU 上，你得想办法把它挪过来。但原则是一样的，因为这场游戏的核心就是编排计算，尽量避免数据传输瓶颈。用一大堆 GPU 很容易，把它们用好很难。
稍微自由发挥一下，我们可以想一个广义的层级结构：在最靠近 SM 的本地层面，是单节点单 GPU 里的 L1 cache 和共享内存，这是最快的；再往外是 HBM，上周我们还在抱怨它那么慢，但在这堂课里，HBM 要算快的了。接着我们要考虑单节点多 GPU 的设置，GPU 之间通过 NVLink 和 NVSwitch 连接。最后是多节点多 GPU，那就得用 InfiniBand 或者以太网，取决于你手上是什么网络。
上周我们讲了各种减少内存访问的技巧：融合（fusion）和分块（tiling），把数据读进共享内存，尽量多算一会儿，再写回去。这周我们要讲的是，如何通过恰当的复制和分片，减少 GPU 之间的通信量。

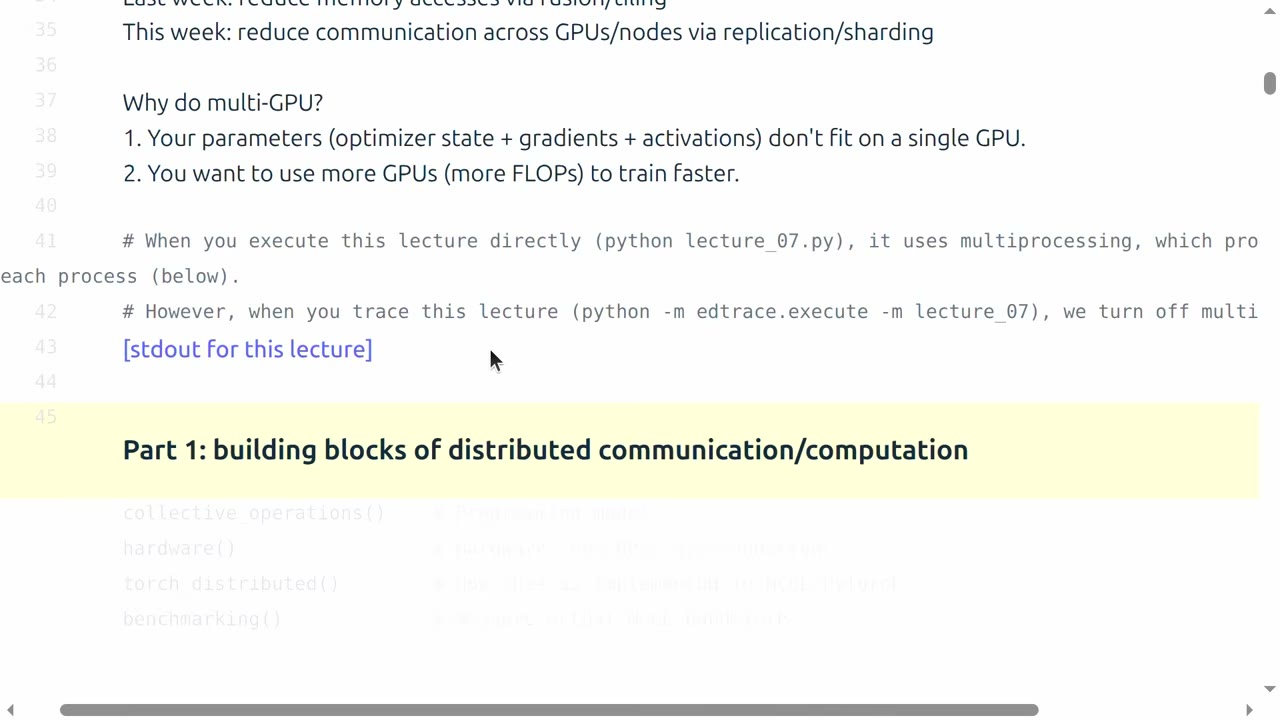

为什么要用多 GPU？最显然的答案是想要扩展规模，但说得更细一点，其实有两个原因。一是你的参数、激活值、梯度或者优化器状态装不进单块 GPU 的 HBM——B200 有 192 GB，如果你训练一个一万亿参数的模型，一块卡显然装不下。另一个原因是，即使模型能装进一块 GPU，你也可能想利用更多 GPU，把东西拆开来训得更快。所以有时候要做权衡：如果全都塞在一块卡上，核就少；摊开之后，又要付通信带宽的代价。这中间要算一算，才能决定怎么并行。
先说明一件事：到目前为止，这门课的代码都是 Python 的，你直接执行它，什么都能显示出来。但这堂课如果直接跑，它用的是 multiprocessing。我跟踪代码的时候，会把它放进一个特殊的单进程模式。如果你想看这堂课在多进程设置下的标准输出，可以点这里，我在讲的过程中会展示。只是要记住，我们一步步走这堂课的时候，并没有真的在做多进程，只是在单步执行一行行代码。

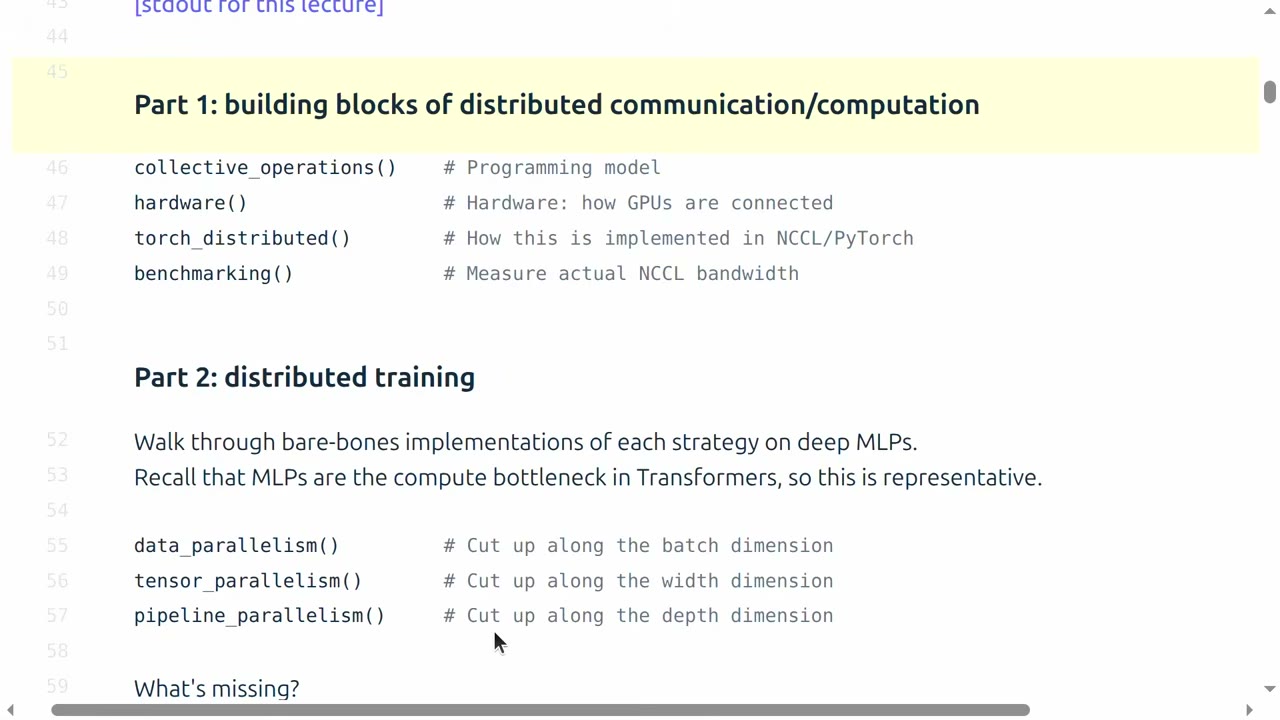

这堂课分两部分。第一部分，我们要学习分布式通信与计算的构建块，从编程模型开始，讲一点硬件，然后开始用 Torch 实现——这也是你们作业二要做的。第二部分，我们看真正的训练，看三种并行：数据并行、张量并行、流水线并行，每一种都以不同的方式切分模型。我们会用 MLP 而不是完整的 transformer 来演示，但这里展示的是核心计算。
集合通信：来自分布式编程的老原语

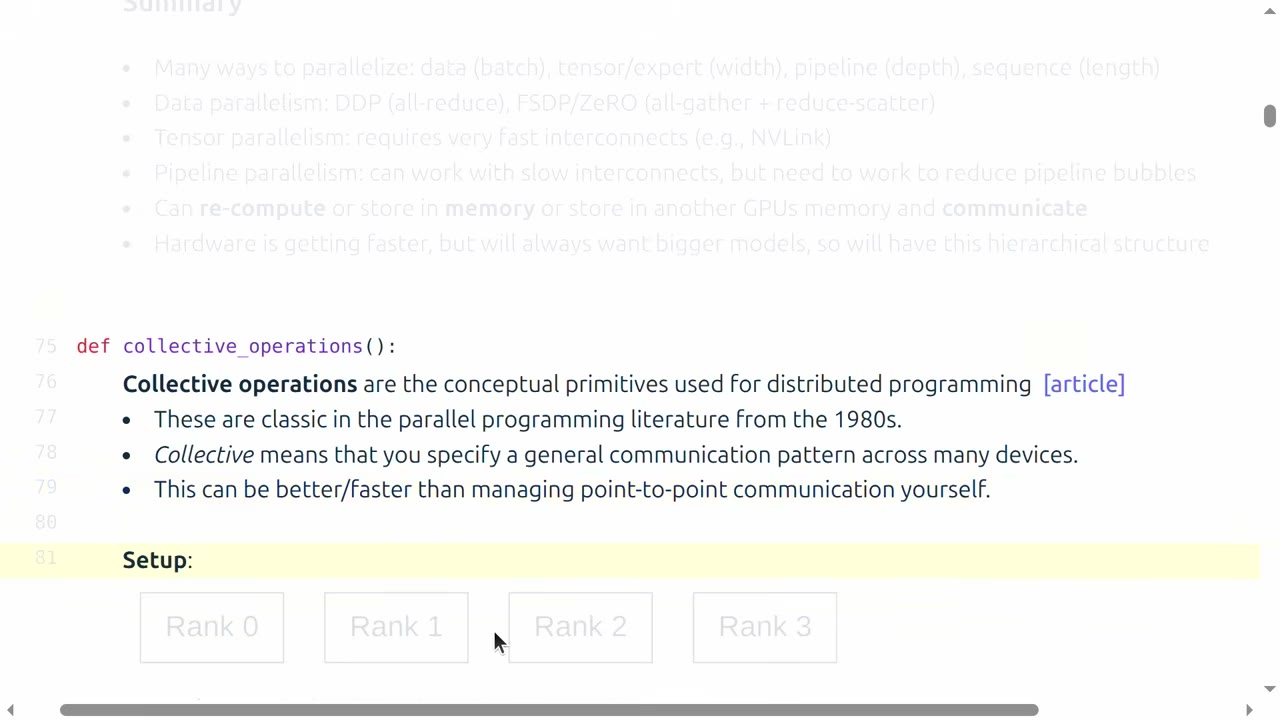

首先要谈的是集合操作（collective operations）。这些是分布式编程里的原语，可以追溯到 80 年代。并行编程这个想法非常古老，它不是为 LLM 训练发明的，但直到今天，我们用的仍然是这些原语。这里 collective 的意思是：你指定的是一个跨多设备的通用通信模式或模板，而不是去点对点地管理这块 GPU 怎么跟那块 GPU 通信。这样会容易得多，系统也能替你干更多活。这是一个久经考验的接口。

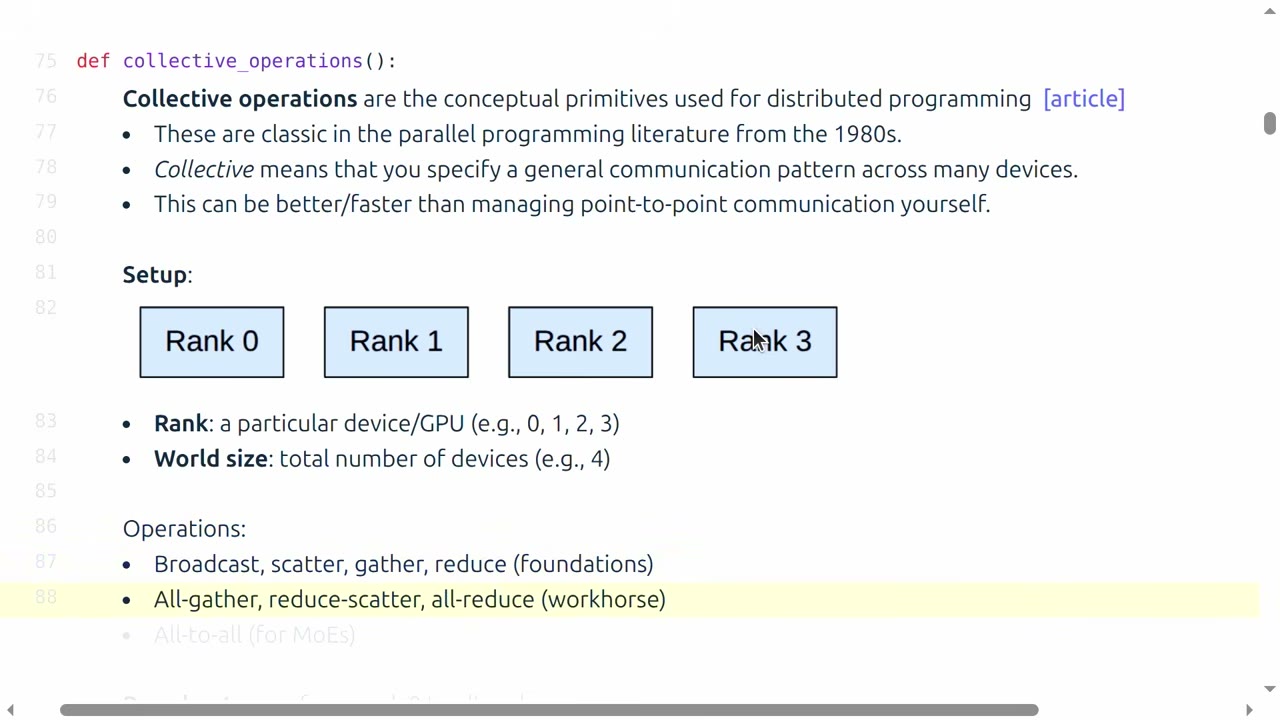

一般设置是这样的。这里的术语有点怪——我自己也觉得有点怪——但这是并行编程里的标准说法。你有一堆 rank，rank 对应一个特定的设备，在我们的情况下是 GPU，也可能是 TPU。比如这里有四个 rank，world size 对应设备数量，所以这里的 world size 是 4。
要讲的操作有：broadcast、scatter、gather、reduce、all-gather、reduce-scatter、all-reduce，还有 all-to-all。每一个操作都规定了这一组 rank 或设备如何把一定量的数据／计算传给另一组设备。前四个——broadcast、scatter、gather、reduce——算是热身，它们让你对这些集合操作怎么工作有个感觉，但它们并不是驱动训练的主力。all-gather、reduce-scatter 和 all-reduce 才是会在语言模型分布式训练里反复出现的。最后 all-to-all 我在这里提一下，它对 MoE 很重要，但这堂课不会花太多时间。
四个热身操作：broadcast、scatter、gather、reduce

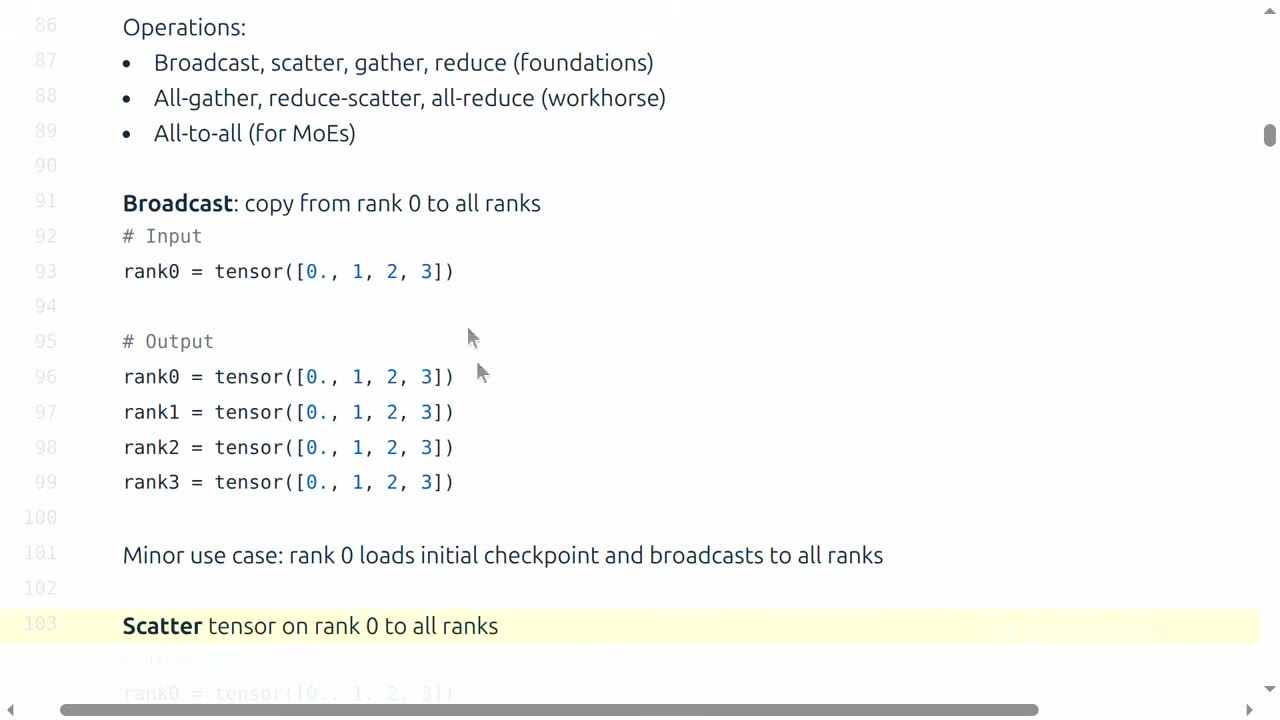

先从最简单的操作 broadcast 开始。broadcast 里，有一个 rank 0——其实可以是任意 rank，只是举例方便选 0——它有一个张量 0、1、2、3，然后把它广播给所有 rank。操作结束后，每个 rank 上都有同一个张量。这个应该很直白。它一般不会出现在训练的核心路径上，通常用于初始化：比如你初始化一个 load、一个初始 checkpoint，然后广播给所有 rank。这种事只做一次。
第二个操作是 scatter。scatter 的意思是：rank 0 手上有一个张量，我把它切成 world size 份，散布到其他 rank 上。rank 0 拿到第 0 个分量，rank 1 拿到这个，rank 2 拿到这个，rank 3 拿到那个。它也不是直接使用的，但 scatter 是理解 reduce-scatter 的重要台阶。顾名思义，scatter 就是把某个地方的一个大张量铺开到多个地方。你能看出这为什么有用：你希望被散布到的 GPU 各自拿不同部分做本地计算。

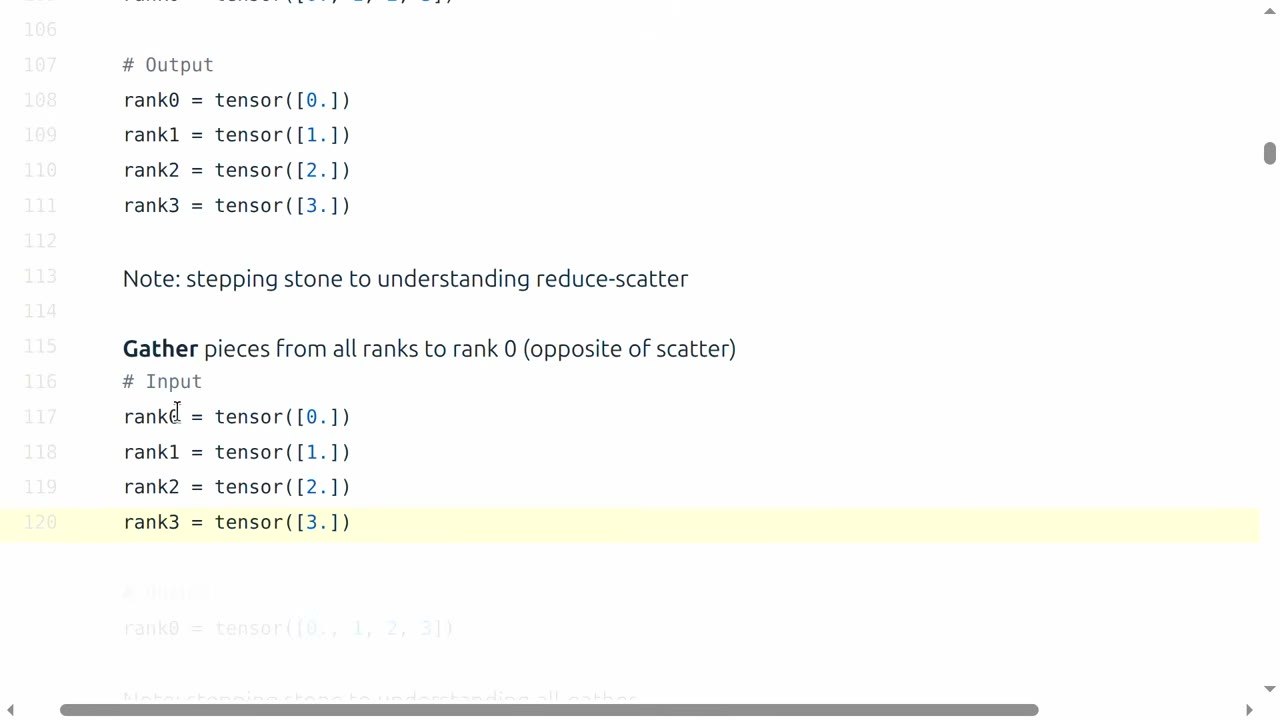

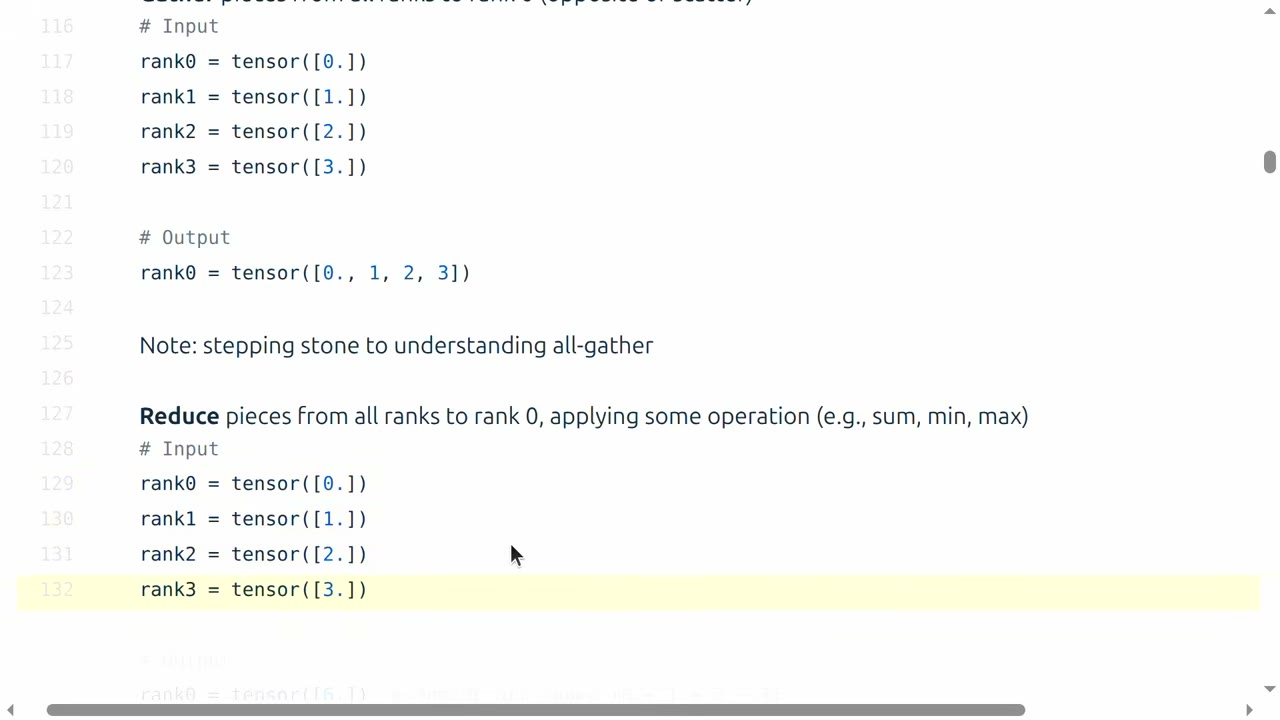

scatter 的逆操作是 gather。这应该很好预测：输入是一堆分片，各自住在某个 rank 上；做 gather 时——相对于某个特定 rank，比如 rank 0——它就把所有分片拼接起来。gather 同样不是直接用的，但它是理解 all-gather 的台阶。

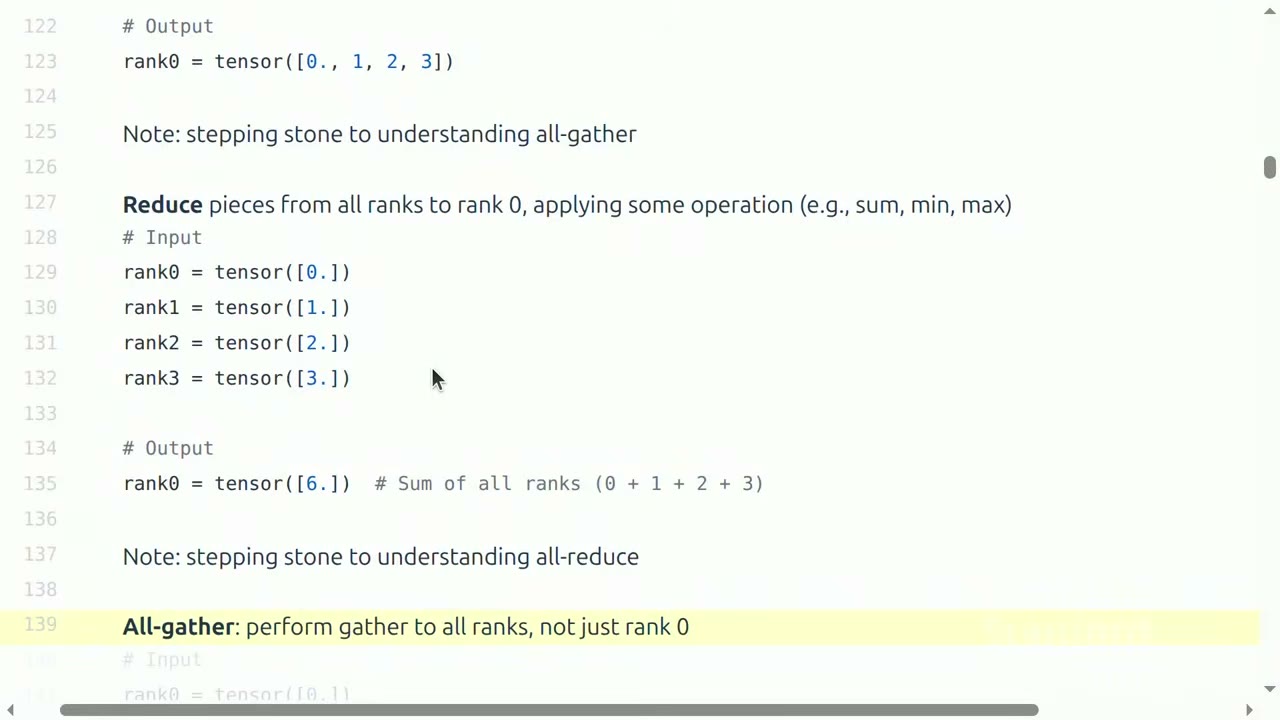

接下来是 reduce。做过函数式编程的人大概都熟悉 reduce，道理完全一样。起点和 gather 一样：数据分散在不同的 rank 上，然后你把归约操作作用在它们上面，把结果放到 rank 0。比如用求和来归约，0 加 1 加 2 加 3 就得到 6。你也可以把 gather 看成一种归约，只不过那个操作是拼接。当然，reduce 对理解 all-reduce 很重要。
暂停一下。这些只是热身。关于集合操作是什么、broadcast、scatter、gather、reduce，有人有问题吗？有个问题问：这跟 NumPy 里的 broadcasting 有关系吗？我觉得概念上是同一个想法，一个东西变成很多个，就像 NumPy 里一个标量被广播成一个张量。但这里的实例化是为集合通信做的，所以还是有点不一样。
all-gather、reduce-scatter 与 all-reduce

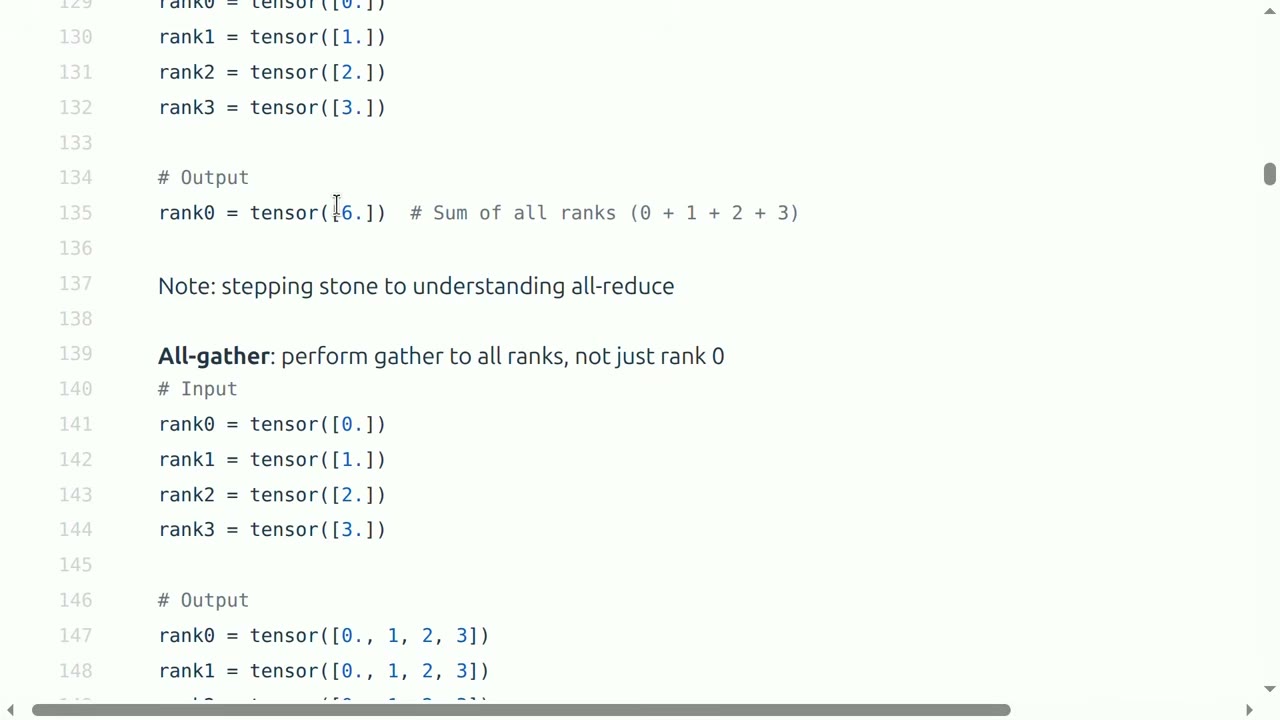

all-gather 做的事情，基本上就是对所有 rank 做 gather，而不只是 rank 0。回忆一下 gather 干什么：它把所有分片放到一个 rank 上，rank 0。all-gather 就是对每一个 rank 都做这件事，这就是 “all” 的意思——输出到所有 rank——而 gather 是你对所有这些 rank 做的事。
这个操作会反复出现。现在不必精确理解这句话，但后面我们会看到，每个 rank 持有参数的一部分，然后你需要把参数 all-gather 起来，得到完整参数，才能做完整的前向传播。总的来说，训练过程中我们会看到很多这样的模式：gather 一下、做点什么、再 scatter、再 gather、再 scatter。
reduce-scatter 是对每个维度做 reduce，然后散布结果。假设你有四个设备，每个上面有一个向量。之前做 reduce 时我们是 0、1、2、3 归约成 6；现在 reduce-scatter 说的是，对这个张量的每个分量分别做归约，然后把结果放到不同的 rank 上。第一个维度加起来得 6，第二个维度加起来得 10，第三个维度处理这些，第四个维度处理那些。
提前说一下这会出现在哪里：反向传播之后，你要对梯度求和。每块 GPU 处理的是不同的数据，你要做的是把来自不同分片的梯度全部加起来，然后把存储重新分布。
最后是 all-reduce。如果你理解了 all-reduce、gather 和 all-gather，那它就是先做一个、再做另一个。它的输入和前面的 reduce-scatter 一样。在 reduce-scatter 之后，6、10、14、18 分别在不同 rank 上；而 all-reduce 里的 all-gather 部分，就是把它们都放到同一个节点上。
all-reduce 某种程度上是最容易理解的：你有一堆张量，做归约——在这个例子里是求和——然后在所有节点上复制结果。这个操作我们其实会最先见到：做数据并行、对梯度求和的时候，然后复制完整参数。所以这里正是真正的起点。也许先把注意力集中在 all-reduce 上。稍后我们会看到怎么实现更复杂的东西，比如 ZeRO 或者 FSDP：我们需要把 all-reduce 拆成 reduce-scatter 和 all-gather，因为这样你才能介入进去，更好地管理这些事情。但对基本版本来说，all-reduce 就够了。
all-to-all 与 MoE 的动态路由

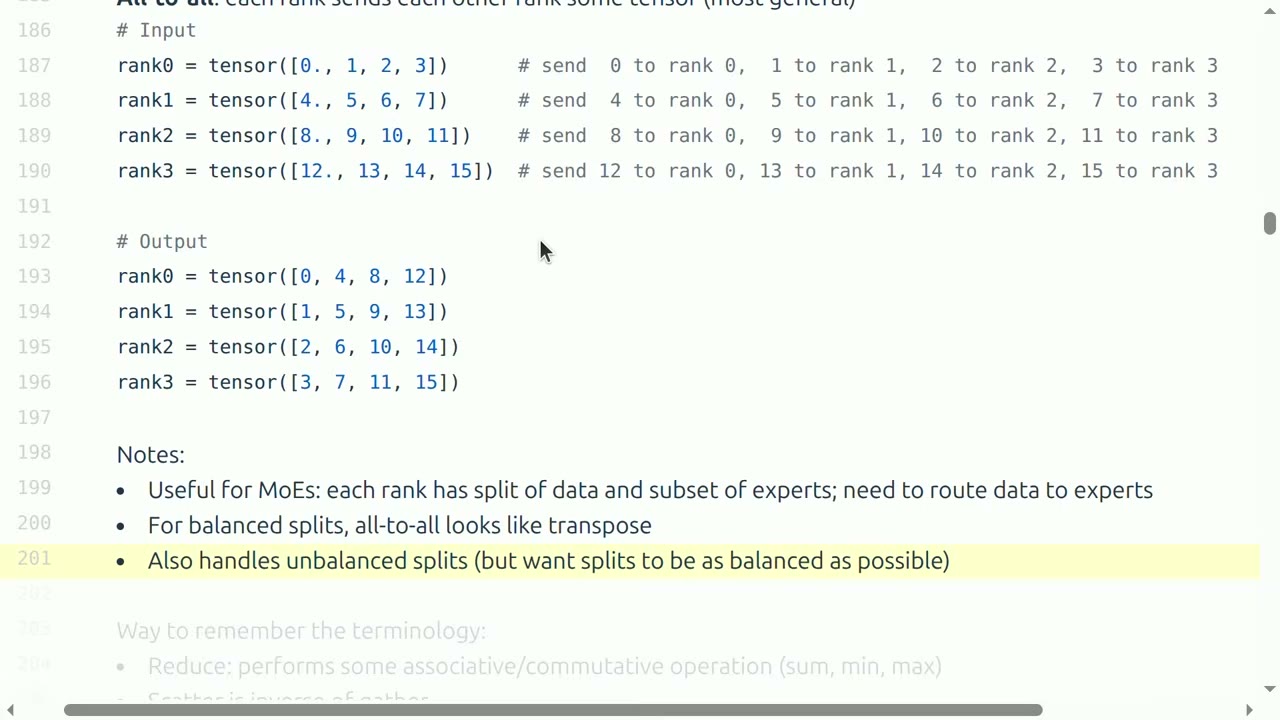

最后是 all-to-all。它在某种意义上是最通用的：你基本上就是指定每个 rank 如何把特定的消息发到另一个 rank。这里有个简单的例子，输入和之前一样。它表达的意思是：我想把 0 发到 rank 0，也就是留在自己这里；把 1 发到 rank 1，把 2 发到 rank 2，把 3 发到 rank 3。如果我是 rank 1，我想把 4 发到 rank 0，把 5 发到 rank 1，把 6 发到 rank 2，把 7 发到 rank 3。所以基本上，这里的位置就表示哪个 rank 是最终目的地。看输出的话：第一个 rank 会收到所有往第 0 列发东西的 rank 发来的内容，因为所有这些 rank 都把东西发给 rank 0；同理，rank 1 会收到所有 rank 发到这一列的内容，依此类推。
这个操作在训练 MoE 的时候很有用。直觉是这样的：每个 rank 既持有数据的一个分片，也持有一组专家的子集。MoE 的关键思想是动态路由——你必须看你的数据，才能决定要把这些激活值路由到哪些专家。所以它最终就是一种 all-to-all 通信。
如果一切都均衡——每个 rank 发给其他每个 rank 的字节数都一样——那么 all-to-all 你可以把它看成一次转置：把它想成一个矩阵，你做的就是把矩阵转置。但一般来说，all-to-all 也处理不均衡的拆分。我这里没有展示，但你可以配置它向任意 rank 发送任意数量的字节。不过总的来说，你还是希望拆分尽量均衡。记得 MoE 那一讲，我们做了负载均衡，就是为了让东西尽量均衡。所以理想情况下，all-to-all 最好看起来就像上面那样。
几个帮助记忆的总结与提问
总结一下，也给几个帮助记术语的提示，因为我刚刚一口气讲了好几个操作。reduce 就是做某种结合的、可交换的操作，可以是求和，可以是最大值，也可以是最小值。scatter 是 gather 的逆操作：scatter 分发，gather 集中。“all” 的意思是目的地是所有设备，这就解释了 all-reduce 和 all-gather。
停下来看有没有关于集合通信的问题。有人问：像 gather 这种把东西集中到 rank 0 的操作，rank 0 是每次都是同一块 GPU 吗，还是可以变？回答是：我说 rank 0 的时候，后面代码里你会看到，你基本上是指定 GPU ID 或者 rank，它就发到那里。所以它不必很早就确定，但基本上执行这次调用的时候必须确定。
另一个问题：这些只是概念的构建块吧？它们并不是真正的……这些是真正的实现吗？回答：现在展示的只是概念构建块，但我们很快就会看到它们在代码里怎么实现。
GPU 之间怎么连：NVLink、NVSwitch、InfiniBand 与以太网

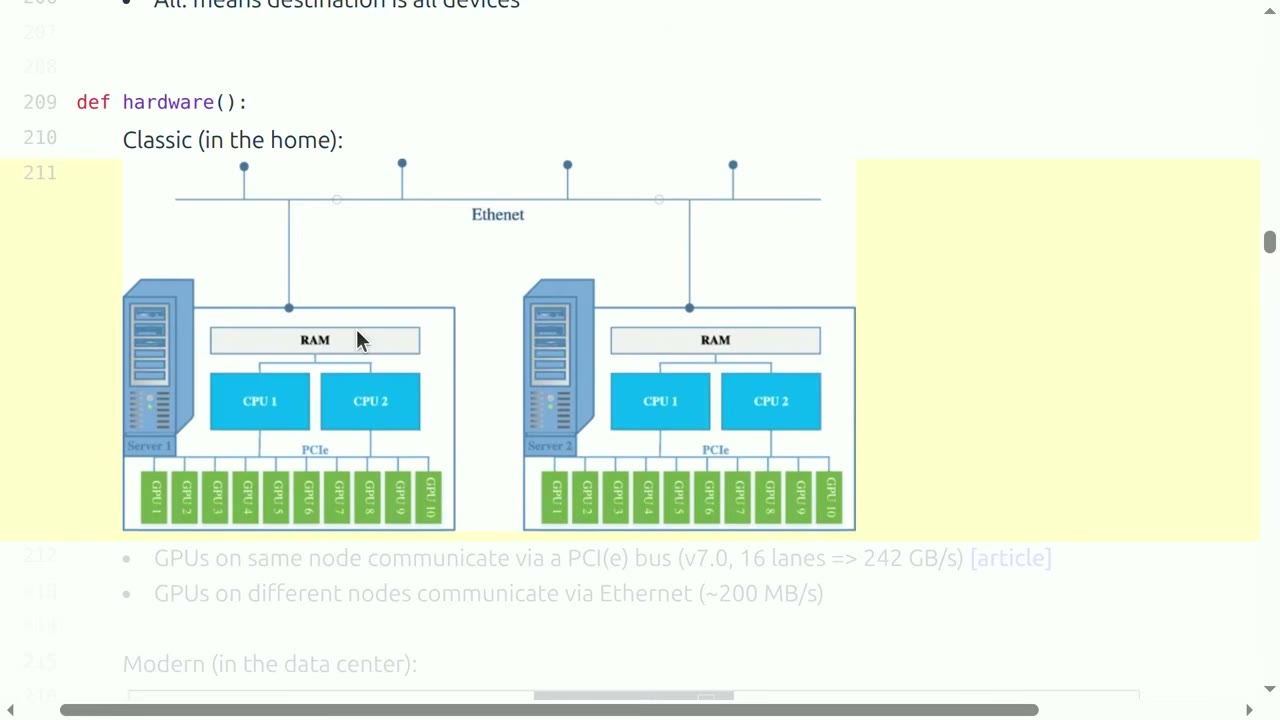

在进入代码之前，我想讲讲硬件，特别是 GPU 是怎么连接的，因为我们已经知道一块 GPU 内部有什么了。先讲一般的网络。这是一张非常经典的图，从这张很有年代感的图片你就能看出来，计算机一般来说就是这么工作的：你有一台服务器，一堆 CPU，有一条 PCIe 总线——以前像鼠标键盘这类东西就接在上面——然后有一堆 GPU 挂在这上面，还有一些 RAM；这台计算机通过以太网连到另一台计算机，如此这般。这是一个特定的设置、一个特定的拓扑。同一节点上的 GPU 用 PCIe 通信，不同节点上的 GPU 就得一路走以太网。这就像你买了块游戏 GPU，然后跟朋友连起来说“我要训个大模型”，你就得这么干。

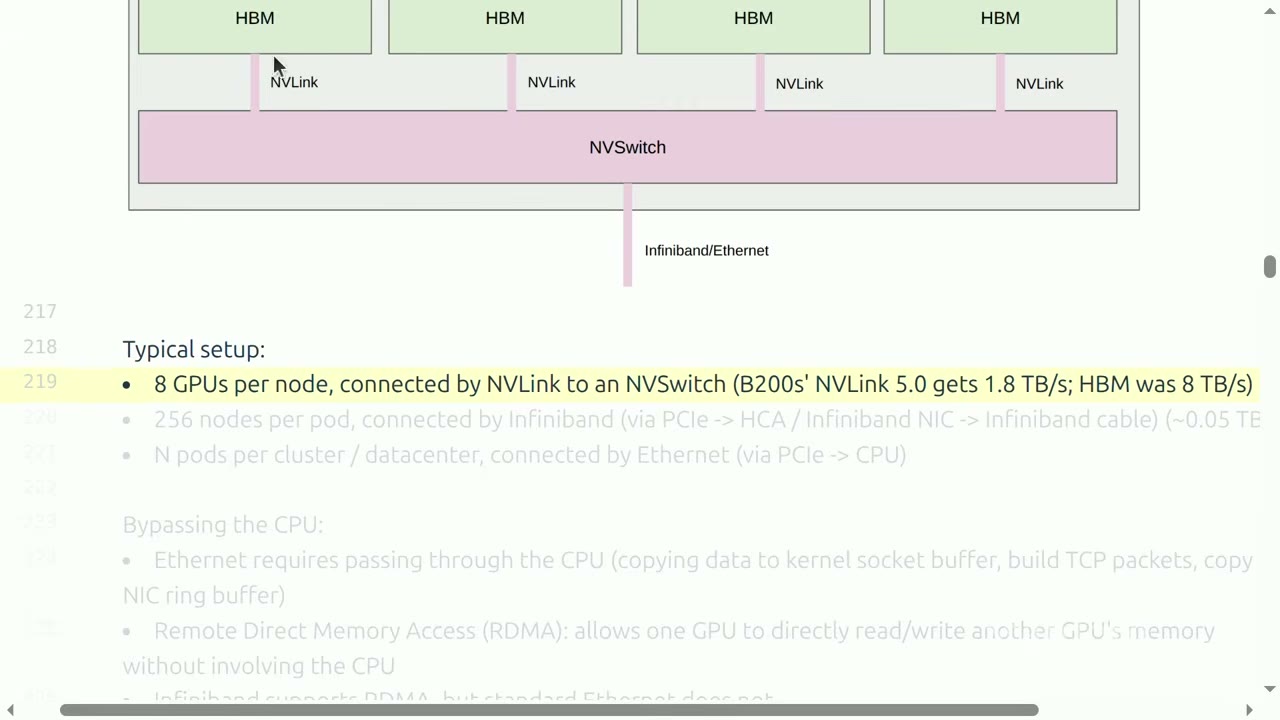

但如果你是真的认真训练，情况更像这样。这是我一开始展示过的那张图：有 GPU，还有 NVLink、NVSwitch 和 InfiniBand 这些东西。典型设置是这样的：每个节点 8 块 GPU——8 是典型数字，256 那个数是我编的——它们通过 NVIDIA 的 NVLink 连到一个交换机上。校准一下：如果用 NVLink 5，总带宽是 1.8 TB/s。记住 B200 的 HBM 是 8 TB/s，所以大概慢 4 倍。设备之间通信能到这个速度还是很快的，但显然比不过高带宽内存，而高带宽内存又比共享内存或 L1 cache 慢得多。
NVLink 连到交换机，这意味着从编程角度看，你可以认为任何一块 GPU 都能连到任何另一块 GPU。你从一块 GPU 到另一块，硬件负责把它传到交换机，交换机再路由。但通常你还会遇到另一个情况：GPU 数量涨上去之后，你不可能一直靠 NVSwitch 和 NVLink。于是你得把这些节点放进 pod，pod 之间用 InfiniBand 连接。InfiniBand 的工作方式是，这时候 GPU 不再直接连到另一块 GPU，它必须经过 PCIe，走一种特殊的 InfiniBand 线缆，而速度要低得多。
再往外，如果你的 InfiniBand 也用完了、碰上这些巨大的 pod，你就得用以太网把它们连起来。走以太网要经过 PCIe，而且实际上会经过 CPU——我们后面会看到，这更慢。这跟内存的层级结构有点类似：节点越多，就越慢。NVSwitch 不可能管十万块 GPU。

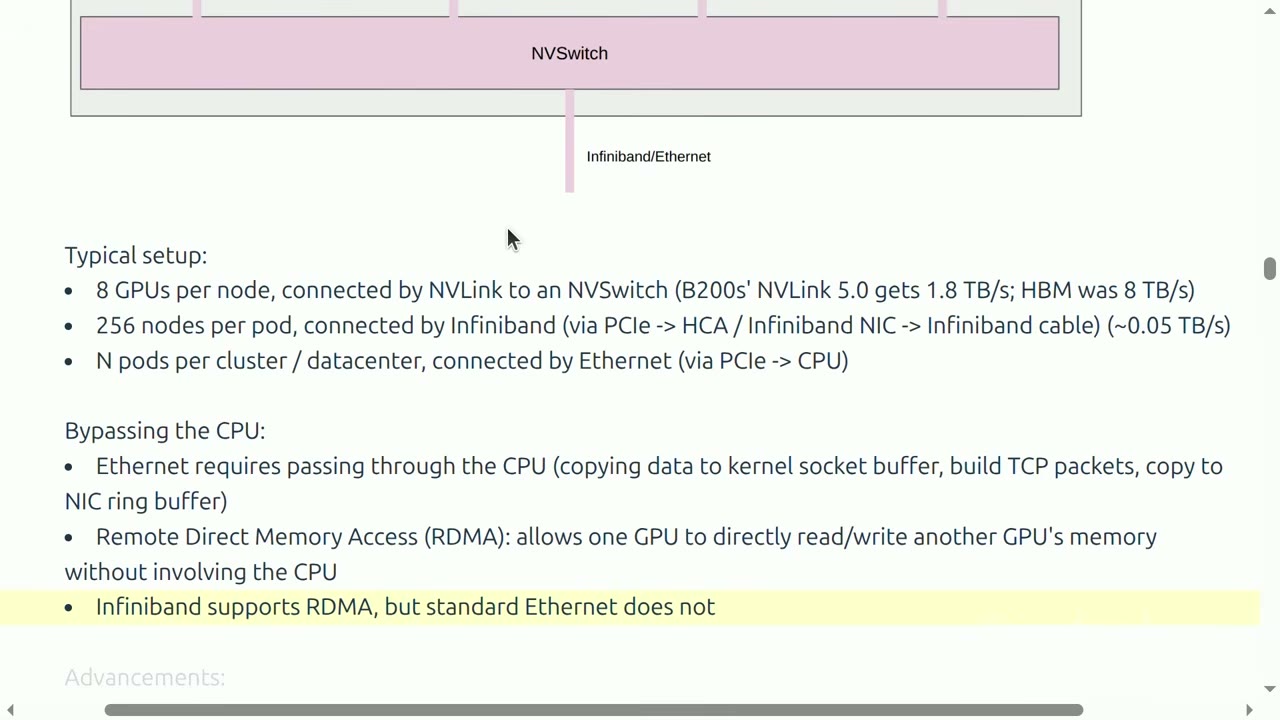

这里要提一句绕过 CPU 的事，从硬件角度讲这很重要。如果用传统的以太网，GPU 必须跟 CPU 打交道来拷贝数据：它先把数据拷到 CPU 的内核 socket buffer——这里的 kernel 不是 GPU kernel，是 CPU 传统的“内核”概念——然后构造网络包，拷到网络接口，再发出去。这通常会引入很多延迟。所以有了一项叫远程直接内存访问（Remote Direct Memory Access，RDMA）的技术，它允许一块 GPU 直接读写另一块 GPU 的内存，完全不碰 CPU。显然，在 NVLink 和 NVSwitch 的世界里是有 RDMA 的，InfiniBand 也支持 RDMA——如果你走 InfiniBand 连接，GPU 之间就能直接相连，不牵涉 CPU。但标准以太网不行。
有两个值得说的进展。NVIDIA 一直在把更大 pod 的极限往前推。B200 和 B300 这一代，他们有个叫 NVL72 的东西：也就是每盘八块 GPU 的托盘，一共九盘，最终 72 块 GPU 全部通过 NVSwitch 归到一个 NVLink 域里。而 NVLink 的速度非常快。我们普通人会想：好吧，我有八块 GPU 高速互连，出了这个域就慢一大截了。但如果你钱够多，买得起这些花哨硬件，就能得到最高 72 块 GPU 的快速互连。
另一个是我刚才说标准以太网不支持 RDMA，但以太网这边也进步了。有个东西叫 RoCE，也就是 RDMA over converged ethernet，它让以太网实际上也能绕过 CPU。这算是他们对 InfiniBand 的回应——InfiniBand 通常非常贵，很多 NVIDIA 产品也是。而用 RoCE 你也能获得相当不错的性能。Meta 有一些论文表明他们在探索这个方向；至于某个具体模型究竟是还是不是用 converged ethernet 训出来的，就不确定了。
好，这只是一次对硬件长什么样的简要巡览：你有 GPU，它们在一个域内通过 NVLink 连到 NVSwitch，可能是 8 块，也可能是 72 块，然后从那里开始用 InfiniBand。现在我们来谈怎么对这个编程。在最底层，有一个叫 NVIDIA Collective Communications Library 的东西，也就是 NCCL，读作 “nickel”，它把 all-reduce、reduce、broadcast 这样的集合操作，翻译成 GPU 之间实际发送的底层数据包。当你用 NCCL 的时候，你基本上就是在说“我要做 all-reduce”，然后 NCCL 会去搞清楚硬件拓扑是什么样、不同 GPU 之间的路径怎么走，然后它实际上会启动 GPU kernel 来收发数据。因为归根结底，记住，在 GPU 上跑的一切都是 kernel，所以也有通信 kernel，它们真正在跟其他 GPU 通信。我们不会深入研究 NCCL，只要知道它存在就行。
然后我们其实会转到 PyTorch。不过在这之前，关于硬件有什么问题吗？问题：能不能描述一下机架（rack）和托盘（tray）？回答：对 NVL72 来说，我不是硬件专家，但 rack 就是字面意义上的机架，你见过数据中心，就是那个。每个托盘上有两个 CPU，每个 CPU 连四块 GPU，所以每个托盘上有八块 GPU。它们叠起来，所有东西都连到这个 NVSwitch 上。
问题：RDMA 和 InfiniBand、NVLink 之间是什么区别？回答：RDMA 你可以把它理解成一个期望的性质。RDMA 意味着一块 GPU 能读写另一块 GPU 的内存，而做到 RDMA 有多种方式：一种是用 NVLink 和 NVSwitch，另一种是用 InfiniBand。所以 InfiniBand、NVSwitch、NVLink 更多是硬件，是哪些部件、哪些线缆和交换机在那儿；RDMA 更多是一种操作，是通信时发生的事情。比如 RoCE 就是做 RDMA 的另一种方式。
问题：NCCL 对多节点集群做过优化吗？对于基于 RDMA 的流程，NCCL 是最优的吗？回答：我不知道他们优化或没优化的细节。我只能说，NVIDIA 一直在为这些大模型的推理和训练优化他们的整个栈，因为他们的主要客户就是语言模型的主要提供方。如果说他们没有为这类工作负载考虑优化，我会很惊讶。
问题：如果你有九块 GPU 怎么办？怎么把负载分到这九块上？回答：这要看你这九块在设置里是怎么落的。比如很多时候你是每节点八块 GPU，那第九块就在另一个节点上。如果它们之间没有 NVLink 连接，那会很糟糕，因为那个节点提供的算力不多，而且跟它通信非常昂贵。但如果你所有东西都通过 NVSwitch 连起来，那就合理多了。
最后一个问题，然后我就往下走：这跟 TPU 有什么不同？TPU 一般是简单得多的对象。各个组件对应什么，我不是太熟悉，也许我们可以私下聊。现在让我们真正写点代码，把这些硬件的性能用起来。
torch.distributed：在代码里调用集合操作
PyTorch 很方便地提供了 torch.distributed 库，为这些集合操作提供干净的接口，这样你就不用显式去想 NCCL 了。事实上这个库还支持不同硬件的不同后端：如果你在 GPU 上，就用 NCCL 后端；如果你在 CPU 上，有个叫 gloo 的东西，仍然可以让你——就像我说的，并行处理在 GPU 之前就存在很久了——在 CPU 上也做这些集合操作。这个库还支持更高层的模型和算法，比如 FSDP，但这门课不会用，因为我们是从零构建。
走一遍集合操作的基础例子。有一个叫 spawn 的函数，它接受另一个我准备调用的函数，然后说我把它复制运行四次，4 就是 world size。看看它做了什么。这其实是我写的一个 wrapper，用来绕过这堂课没法做多进程这个事实。通常你会调用 Torch 的 multiprocessing.spawn 然后调用那个函数。但我会走这个禁用分布式的分支。
现在我在这个函数里，它本该为每个进程异步运行。记住，world size 是进程数，rank 是 0、1、2 一直到 world size 减 1。所以有 world size 个这样的函数，各自在一个进程上同时运行。我现在在 rank 0。我要做什么？先 setup，基本上就是配置 master 地址和端口。注意，这并不是 GPU 真正通信的方式，这更多是通用元数据和协调用的，实际数据会走 NCCL，否则会非常非常慢。如果你有 CUDA 可用，就可以用 NCCL 后端；我在自己的笔记本上，所以我会用 gloo 后端。
好，现在我来这里。假设我有四个这样的进程在运行。这里有个 barrier 函数，它的用处是——它是一个同步屏障。基本上，我看到这个就会等所有进程到达这个点。你可以认为所有进程都在异步跑，我并不真正控制它们：一个进程可能完全在另一个之前跑完，它们可能以任意方式交错。所以如果我想确保某些代码在其他代码之前执行，我就会加这些同步屏障。加更多屏障的缺点是，你最终可能会不必要地等待。

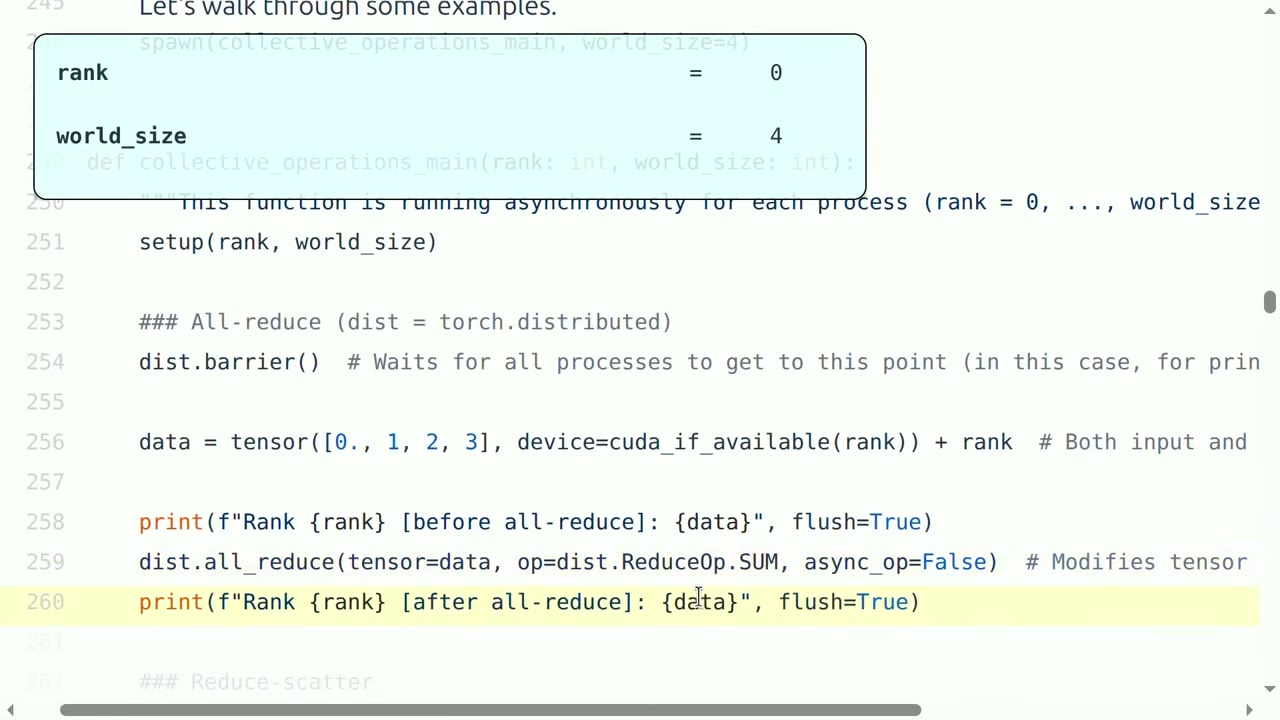

那我们试一下 all-reduce。我要创建这个张量，0、1、2、3，然后我有我的 rank。为了让它更有意思，每个 rank 会有一个不同的张量。我要打印出做 all-reduce 之前我手上有什么。现在我跳到这里，看看会打印出什么。rank 0 在 all-reduce 之前有 0、1、2、3；rank 1 有 1、2、3、4，依此类推。这跟我之前展示的例子一样。注意 print 语句是以任意顺序出现的，硬件想怎样就怎样，因为一切都是异步运行的，但所有数据都在那里。
现在如果我做 all-reduce，你传入这个张量——这是个 PyTorch 函数——你传入这个张量，传入归约操作，也就是求和，然后我说不要异步。它做的事是调用 gloo（在这个例子里是 gloo，也可能是 NCCL，那样的话它会启动 CUDA kernel），做通信，一切都帮你处理好，然后基本上是原地写回数据。所以 all-reduce 之后，我得到的是——记得 all-reduce 是什么——每一列的和，但复制在所有 rank 上。
如果你想更花哨一点、做异步，那可以设 async 等于 true，但那会把这些 print 语句搞乱。所以我加的 barrier 比平时要多。有问题吗？问题：rank 就是 GPU 吗？在这门课里，rank 就是 GPU。
再试一个例子，reduce-scatter。这里我要创建一个输入，从 0 一直到 world size。然后我要有输出，我分配输出。做 reduce-scatter 之前它长什么样？它是这样：输入是同一个，输出碰巧是零，但它本来可以是任何值。然后我做 reduce_scatter_tensor。这里不是原地写，而是有一个输出张量和一个输入张量。我说我要做求和，然后之后，输入不被改动，而输出得到每个分量的归约结果，写进各自的 rank。
问：all-reduce 异步是怎么工作的？它基本上是一个单体操作：你说“去做 all-reduce”，它启动 CUDA kernel，做通信。记住 CUDA 相对于进程来说本来就是异步的，而现在我们所有进程也都是异步的。重点是这段代码会直接返回，然后你就可以去做别的事情。一个典型做法——这门课不会讲——是重叠计算和通信：比如你可以做这个操作，然后去加载下一步要用的数据，这个数据和这个操作是独立的。等你需要确保它真的做完了，就调一个 wait 或者 barrier。
最后做 all-gather。到这里我觉得你已经明白思路了。这里我把 reduce-scatter 的输出设为输入，然后分配一个输出。all-gather 之前长这样：reduce-scatter 的结果在这里，输出只是刚分配，碰巧里面有些值，别管它。然后我做完 all_gather_into_tensor 之后，所有不同的输入就都聚集到了所有不同的 rank 上。你可以看到，这算是用例子证明了：all-reduce 等于 reduce-scatter 加 all-gather。
最后收个尾，就像我开始时做的 setup 一样做清理，清理是个好习惯。这就是你的第一个 Torch 分布式程序。
通信有多快：基准测试与有效带宽

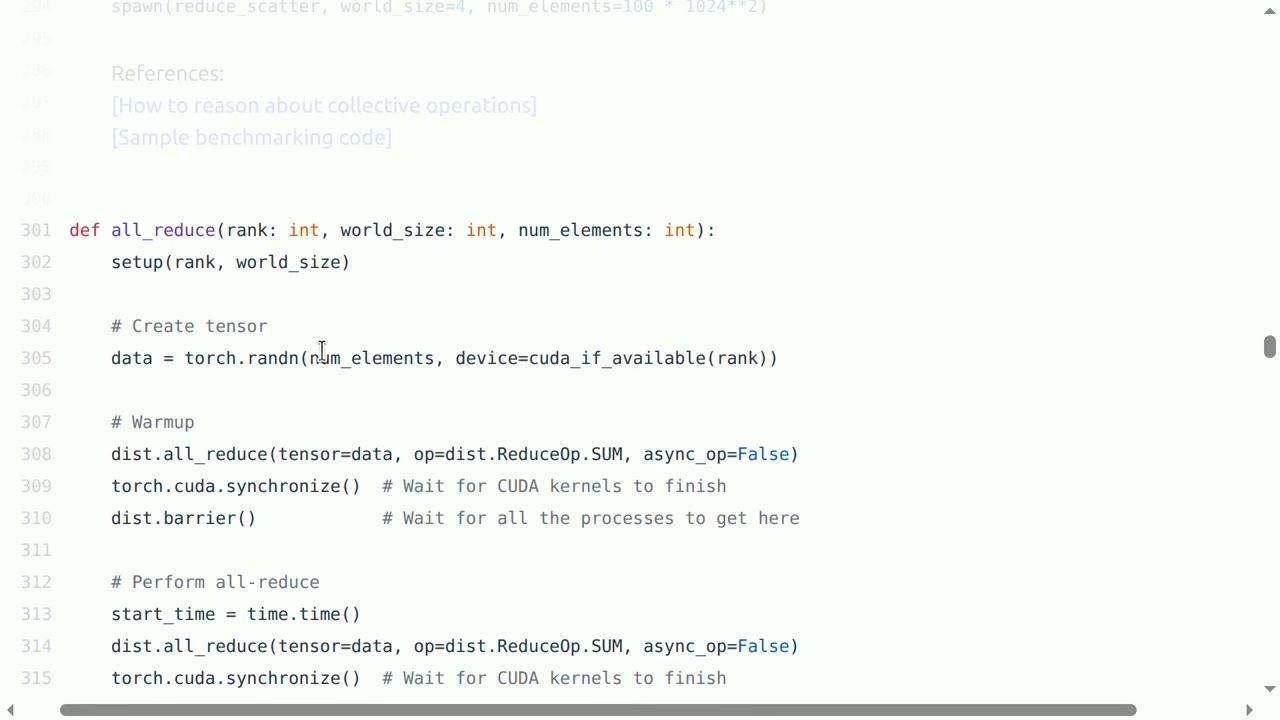

我们来做一些基准测试。这个会很快，因为我想真正进入第二部分。通信到底有多快？做一个 all-reduce。这里我要对一亿个元素做 all-reduce。哎呀，抱歉，我这里弄错了。所以是 all-reduce。我要创建这个张量，包含这么多元素。记住，就像之前做基准测试一样，我们首先要预热。这里我要调用 CUDA synchronize，还要调用 barrier，只是想确保——因为这里有两种异步：CUDA kernel 和不同进程——我只是想确保开始计时之前，一切都不再运行并且已经完成。
然后我执行 all-reduce，再用 synchronize 和 barrier 等待并停止计时。记住，这在每个 rank 上都会跑。如果我看输出，rank 0、2、1、3，我可能会得到不同的时间，因为它们都是不同的进程，每个进程报告一个测量值。如果你想报一个数字，可以取平均。
现在有件有用的事可以做，它很像我们之前算 MFU 时做的：测量有效带宽。想法是这样的：好吧，这花了 1.6 毫秒，这算好还是坏？要算有效带宽，我们要做的是计算这次计算本质上发送了多少字节，以及应该发送多少字节，然后除以总时间，就得到有效带宽。我发送的数据大小，是每个元素的大小乘以元素数量，基本上就是这个数据张量的字节数。那实际发送了多少字节？这需要拆解一下。
对 all-reduce 来说，如果你想想——简单起见，假设你算 rank 0 加 rank 1 加 rank 2 加 rank 3——你需要迭代 world size 减 1 步，因为有 world size 减 1 次加法操作。所以有这个因子。还有个 2，因为你需要既发送又归约。然后再乘以 payload 的大小。这就是总发送字节数。总时长就是它花掉的墙钟时间。然后你还要乘 world size，因为这是所有 rank 等待的总量。带宽就是发送字节数除以总时长。这个例子里得到大约 400 GB/s。
几点说明。第一，有效带宽这个表达式是 size 乘以 2，再乘以 (world size 减 1) 除以 world size，再除以 duration。当 world size 增大时，(world size 减 1)/world size 基本上收敛到 1，所以你最后剩下的是 2 倍的 size 除以 duration，这基本上就是带宽。注意它不依赖于 world size，这是好事：GPU 数量涨上去，带宽不变。它也独立于拓扑——NCCL 会自己弄清楚消息是走环形还是树形拓扑。
这就是 all-reduce。reduce-scatter 非常类似。我创建输入和输出，预热，执行操作，计时。注意 reduce-scatter 的这些时间。你也可以在这里测有效带宽：输入的字节数、发送的字节数——这里没有那个 2 倍——然后除以总时长，就得到带宽。这里的带宽应该很接近，有时会有些随机性，但也在 400 这个量级。几点说明：记得我们说 all-reduce 等于 reduce-scatter 加 all-gather，所以 all-reduce 天然要搬运两倍的数据——reduce-scatter 有开销，all-gather 有开销，all-reduce 做的是两倍的活，花的是两倍的时间。但这两个正好抵消，所以你得到的是同量级的带宽。
这就是第一部分的结尾。进入第二部分之前，还有问题吗？问题：为什么对 CUDA kernel 要做 synchronize？归根结底，我们仍然在做 CUDA 操作。我们只是有多个进程，每个进程有一块 GPU，各自做一些 CUDA 操作。而做 CUDA 操作时，记住，默认是异步的，所以当 Python 走到下一行时，那个 CUDA 操作可能还没做完。所以我们总是需要 synchronize 来确保它做完了。问：那要先 barrier 再 synchronize 吗？我不确定。我觉得一个问题是，如果你先 barrier，而 CUDA 可能还没跑完，你立刻就走到 barrier，然后各自独立地 synchronize 不同的 CUDA kernel，那其实并没有真正同步。如果那些操作就直接返回了，barrier 也做不了什么。
数据并行：DDP
好，让我继续。现在真正开始想怎么训练模型。我们会走一遍一个非常裸的 MLP 训练实现——多层 MLP（这有点冗余，多层感知机本来就是多层的）。记住，MLP 是 transformer 里真正的计算瓶颈，所以它其实很有代表性。
数据并行、张量并行、流水线并行。我想让你脑子里有的图景是这张。这有点示意图的性质，别想太深，它更多的是让你概念化地理解你是怎么切数据和参数的。数据并行说的是：我把数据切成一片片，每块 GPU 负责一部分数据，然后我就做正常的模型训练——我要记录全部参数——然后我需要同步。

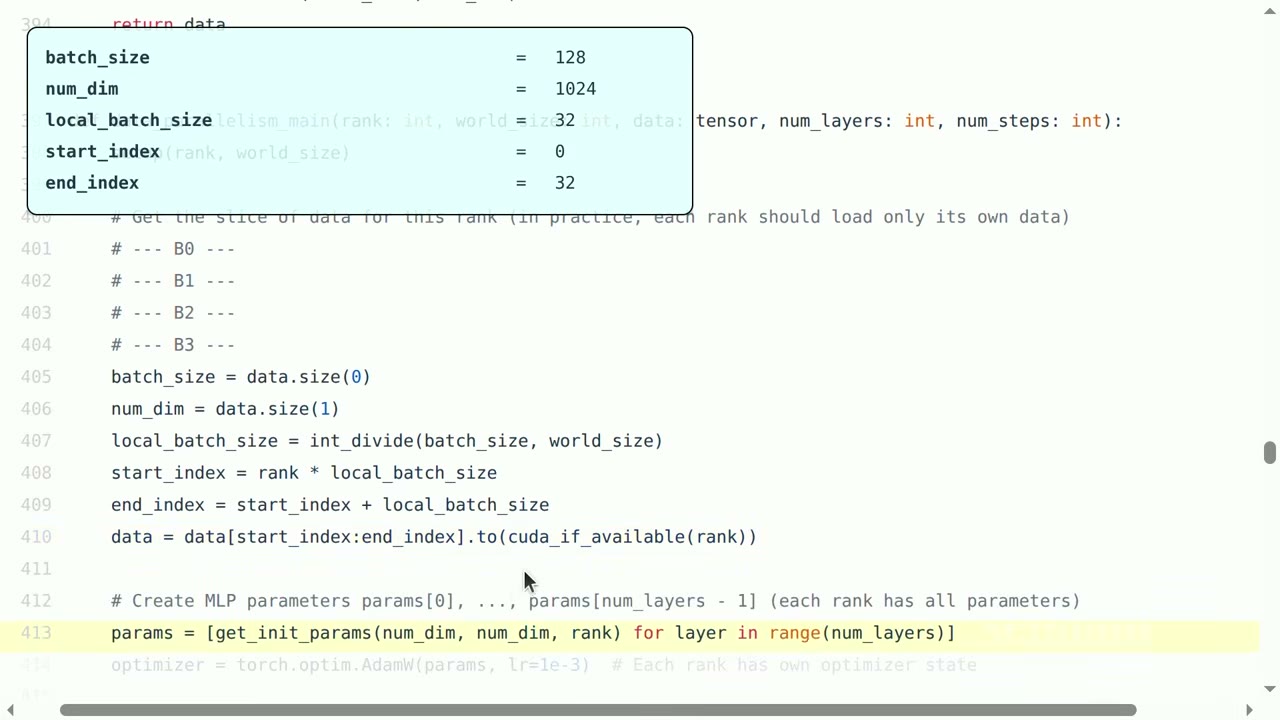

我解释一下它是怎么工作的。先生成一些样本数据：batch size 是 128，维度数是 1024，所以这是一个 batch size 乘以维度数的数据矩阵。然后我们跳进这个数据并行。它的工作方式是：你有一个数据矩阵，我把行切成 world size 份——这里是 4 份，每个 rank 拿一份。维度数……batch size……我把 local batch size 叫做 batch size 除以 world size，也就是每块 GPU 看到的每一行，它会有 32 个数据点。这只是索引：起始 index，从 data start 到 end 就得到那片数据，然后放到那个 rank 上。这时候每块 GPU 就有了各自不同的数据张量，也就是它负责的那一部分。
实践中，每个 rank 应该自己加载自己的数据，而不是有这样一个瓶颈，但这里只是为了说明。然后实例化 MLP。这里假设我们有一些层和层数 num layers，每一层就是一个维度数乘维度数的矩阵。我就初始化一组随机参数，然后把它喂给优化器。

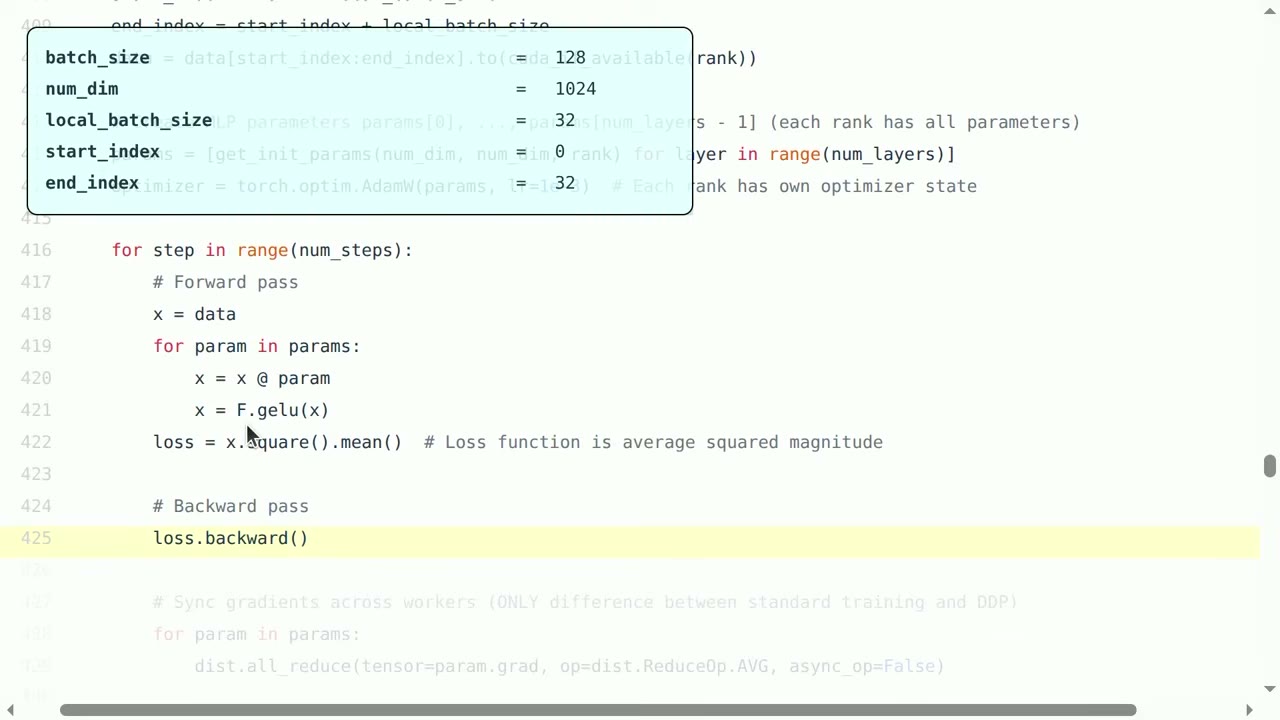

这是训练循环。前向传播里，我取数据——记住，数据不是全部数据，如果我是 rank 2，那我只拿到 B2 那部分数据。我穿过所有层做一次前向，然后做一次反向。通常到这儿就结束了。但现在记住，每个 rank 的数据不同，所以梯度也会不同。

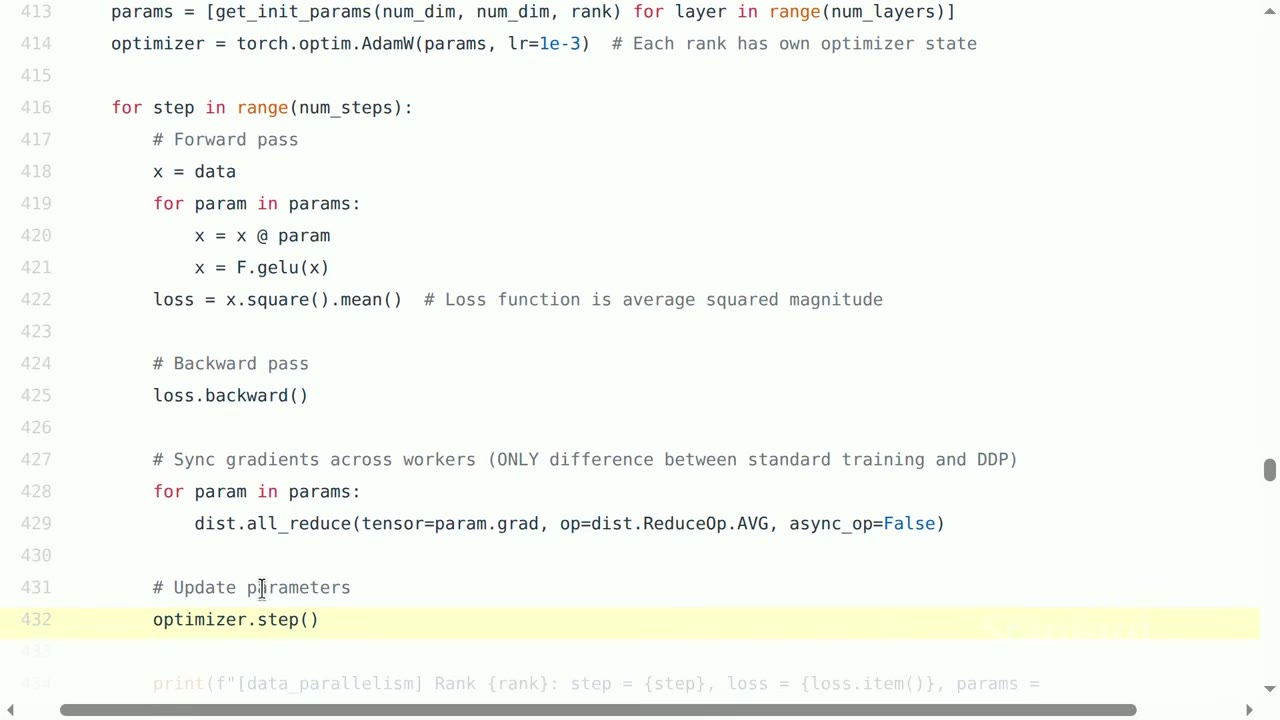

这就是让数据并行工作的关键一步：我们要在所有 worker 之间同步梯度。这是标准训练和 DDP 之间唯一的区别，其实相当优雅。基本上就是，对所有的参数，我对 param.grad 做一次 all-reduce，然后求平均。all-reduce 之后，在这个阶段，每个 rank 都有完全相同的梯度，然后我直接更新参数。我觉得这真的很优雅：它基本上就是标准训练，你把它作用在你的本地 batch 上，只是一定要在反向传播之后插入这个 all-reduce 来平均所有梯度，改一行代码，然后参数就被更新了。
所以在你训练的时候，每个 rank 基本上都在做参数更新，就好像它拥有全部数据一样，即使它实际上只处理了一部分数据。这基本上就是 DDP，也就是第一种数据并行。关于这个有什么问题吗？问题：你只能在 batch size 大于 1 的时候这么做吗？是的，你的 batch size 至少要等于 world size 才真正合理，而且通常它应该大得多。问：batch size 应该是 world size 的倍数吗？那会更好。如果不是，你可以用零填充或者类似的办法。所以有办法，但如果它是倍数，对所有人来说都更简单。
问：对基于 transformer 的模型，这会是什么样子？回答：基本上一样。DDP 有一个很好的特点，就是非常模块化。你做你的前向传播——DDP 只是在这里平均参数，它不关心你的前向传播长什么样。

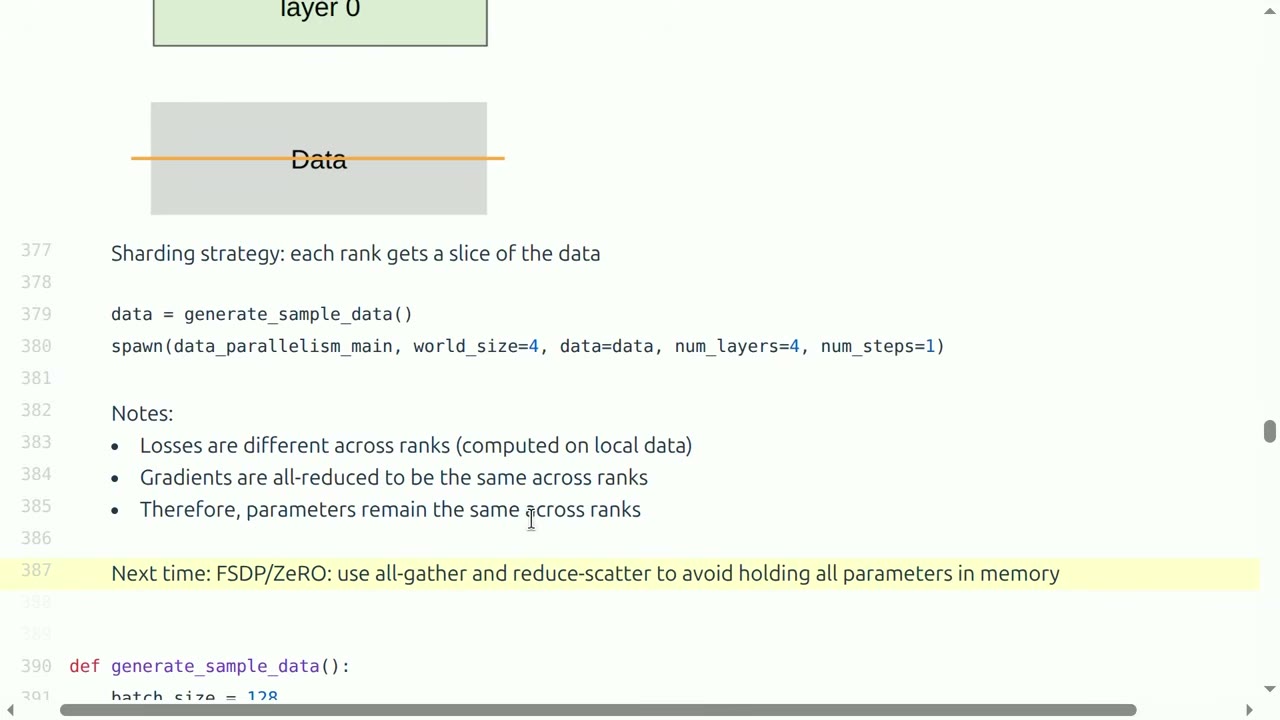

这就是 DDP。总结一下：不同 rank 上的 loss 不一样，梯度一开始也不一样，但它们被归约成所有 rank 上相同，因此参数在所有 rank 上也就保持一致。下一讲 Tatsu 会讲更花哨的数据并行，FSDP 和 ZeRO。那里的想法是——我之前也暗示过——这里我们用 all-reduce，这是一个非常简单的单体操作，但它要求把所有模型参数都放在内存里。可如果模型参数装不进内存呢？那你就得更聪明一点，这就是下一堂课的主题。
张量并行：按列切分模型

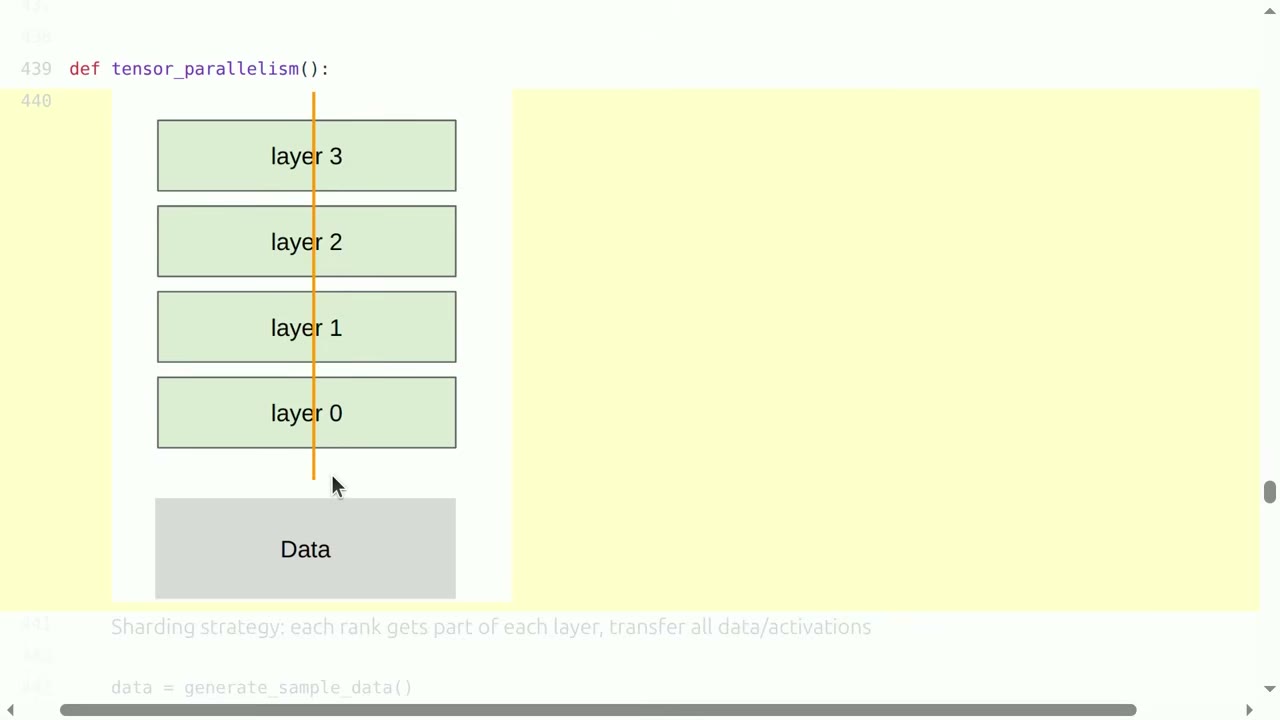

接下来讲张量并行。这里的想法是，我们要往这个方向切，我们不切数据，我们切的是每一层。这样每个 rank 会拿到每一层的一部分。一般来说，这意味着我们要传输多得多的数据，这个后面再讨论。

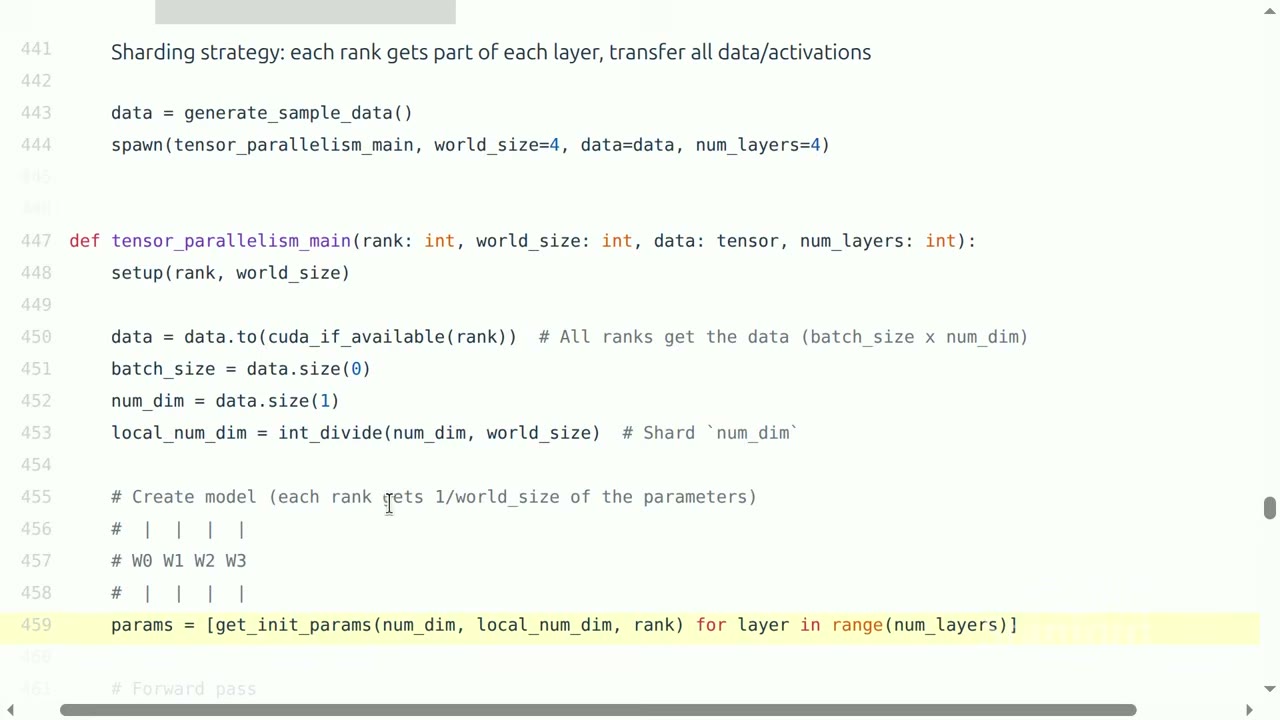

张量并行长什么样？我们就假设有这份数据——简单起见，每个 rank 都有全部数据。记住数据是 batch size 乘以维度数。然后我定义 local num dim：对这个 rank 来说，我只负责一部分维度。这里的图景是：每个模型仍然有所有层，但参数现在是维度数乘以 local 维度数。所以如果这是某一层的参数矩阵，我是在沿着列切分。这也叫列张量并行（column tensor parallel）。也可以按行切，但我们现在不讲那个。

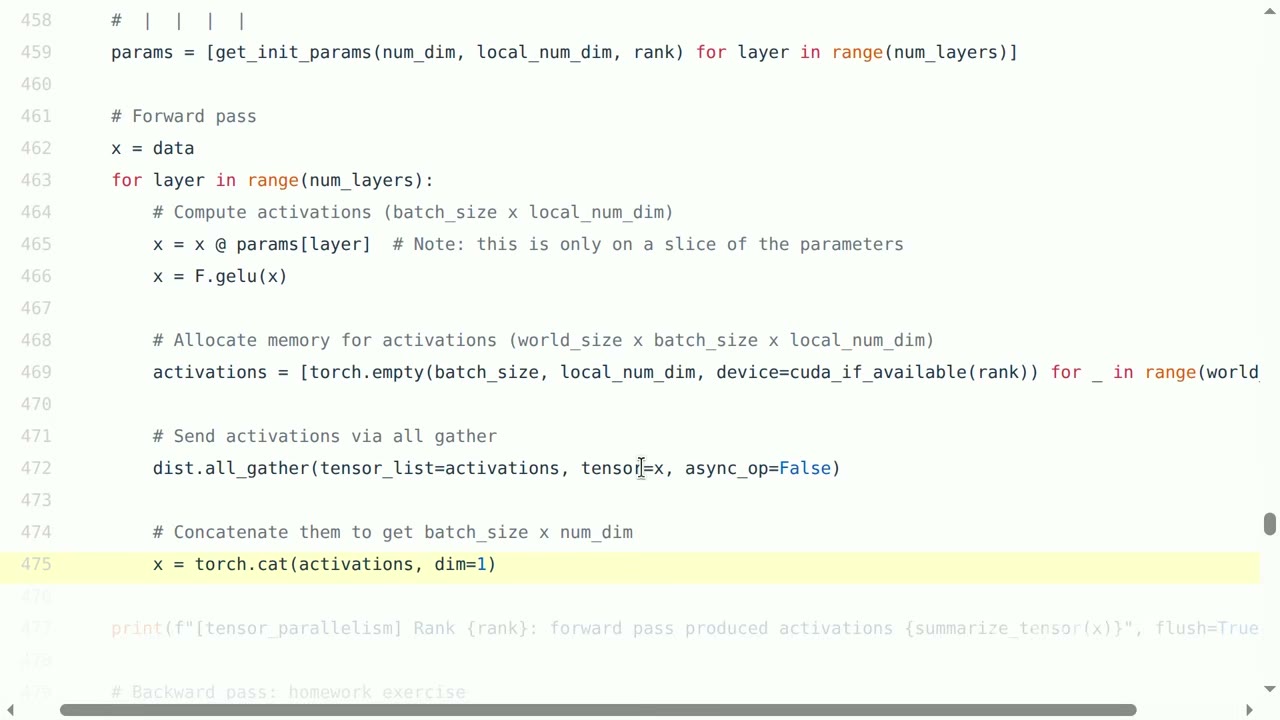

那前向传播长什么样？我穿过所有层，计算激活值。从 x 开始，也就是数据。然后我访问第 layer 层的参数。注意，这只是参数的一个切片：如果我在 rank 1，我拿到的只是这个矩阵的一部分。但我仍然可以继续。我可以应用非线性，因为这本来就是逐元素的。但现在我要做的是通信激活值。
如果我有一个数据矩阵，比如 rank 0 拿到了矩阵这部分对应的部分激活值，rank 1 拿到另一部分，依此类推。我需要基本上把所有激活值放到所有 rank 上。但我们知道怎么做——我们介绍过 all-gather 这个集合原语。这里 batch size 乘以 local num dim，是激活的形状。然后我做 all-gather。抱歉，这里是在给激活值分配内存。x 是实际的激活部分，形状是 batch size 乘以 local num dim。all-gather 是说每个 rank 有 x，每个 rank 要分配 activations，这是一个列表，world size 那么大。all-gather 之后，x 会被拷贝到各自对应的位置 activations 里。然后一旦我把所有激活值聚齐，就把它们拼接起来，形成完整维度的 x，也就是 batch size 乘以维度数。
关于列张量并行有问题吗？每一层都这么做。我们现在注意到一个与数据并行的区别：现在我们必须去折腾模型。数据并行很优雅，因为它是按数据切，模型被当成一个模块对待。但现在我们必须在模型本身上做文章。这强烈地利用了这样一个事实：如果你要做矩阵乘法，你可以把它拆成一组更小的矩阵乘法，在不同的 rank 上分别做，然后我们把结果聚起来。
到了反向传播。现在的问是，反向传播里会发生什么？在反向传播里，你有你的激活值，你必须对不同的梯度做 reduce-scatter。所以在某种意义上，all-gather 和 reduce-scatter 有一种对偶性：前向你做 all-gather，反向你做 reduce-scatter。问：这是 autograd 自动做的吗？如果你只是调 .backward，它不会做这个，因为那里面没有并行。但 PyTorch 有很多这些东西是自动为你做的。问：需要改多少代码？哪些是自动的、哪些要自己做？这里我们管理得相当显式，也就是说我不做反向传播，但你得自己管理和调用 reduce-scatter。这是刻意的，因为这是 336，从零构建语言模型。实践中你大概不用自己做这些。
流水线并行与 micro-batch
好，快速讲一下流水线并行。流水线并行背后的想法是，我们把网络这样切：每个 rank 现在拿到层的一个子集。在每一层内部，它拿到所有维度，它还拿到——嗯，其中一个 rank 会拿到所有数据。每个 rank 都会以某种形式看到所有数据。
它是这么工作的。我们有全部数据，同样是 batch size 乘以维度数。然后我切分层。local num layers 就是某个 rank 要处理的层数。现在我有 local 参数，基本上只有 local 层数那么多份，但每一层内部我还是做维度数乘维度数。有一点——Tatsu 周三会多讲——是 micro-batch 这个想法。我先把它展示出来，再解释我为什么这么做。除了切分层，我还把 batch 切成若干个 micro-batch。
如果我是 rank 0，我就拿到数据，然后把它 chunk 成若干个 micro-batch。对每一个 micro-batch，我要做的是从上一个 rank 接收它，然后只在分配给这个 rank 的那些层上做前向传播，然后发给下一个 rank。这里我其实用了 receive 和 send，它们是点对点操作。我之前没讲过这些，但它们很好解释。这基本上是说我是某个 rank，我要从这个张量……抱歉，我要从 rank 减 1 接收这个张量；这个说的是我要把张量 x 发给 rank 加 1。
我之所以要讲 micro-batch——Tatsu 周三会多讲——是因为在流水线并行里，一个 rank 拿到数据，处理一些层，然后把它发给下一块 GPU，处理一些层，再发给下一块 GPU。这是切分深度网络非常自然的方式。但问题是，你会遇到所谓的流水线气泡（pipeline bubble）：你不处理的时候，就在那儿等着别的张量来处理，这会导致效率相当低。micro-batch 的想法就是把数据拆成更小的 batch，这样你可以快速处理完，发给下一个。这能减少流水线气泡的数量。
另一件这个非常朴素的版本没有处理的事情，是重叠通信与计算，而这其实对流水线并行非常重要。这里给的结构基本是对的：如果你在这些前面加一个 I（isend/irecv），它就变成异步的，你得加更多东西来管理代码。核心思想是，你在计算的时候，可以同时接收数据或者发送数据。计算和通信应该重叠起来，这样就减少了真正等待的时间。
这里还缺几样东西，希望下次能补上。一个是通信与计算的重叠，这在流水线并行里尤其关键。我在数据并行里没提，但那其实也会发生，因为我只是做了前向，最后才做这些 all-reduce；但如果你聪明的话，在反向传播里一算完梯度就可以开始发了。这会在作业二里探索，它又能让你更多地重叠通信和计算。
我们刚才有关于通用模型的问题。我觉得这个 MLP 基本上给了你理解基础所需要的大部分东西。更大的模型需要更多的簿记工作，所以更难看清核心算法。还有一些其他类型的并行我们没有讲到：序列并行把一整个序列切成若干块，这样可以并行化注意力计算；专家并行则并行化 MoE 里的专家，这就是我提到的 all-to-all 发挥作用的地方。然后还有不同的并行化技术之间的不同组合，这些也会出现在作业里。
并行策略怎么选：硬件与批量大小的约束
需要注意的一点是，你选哪种并行技术，很大程度上取决于硬件。比如张量并行，它的通信量很大，因为每一层都需要发送所有这些激活值，而它们相当大。所以张量并行通常发生在节点内，通过 NVLink，或者在高带宽的情况下；你不会跨 NVLink 域做张量并行。而流水线并行你会看到有人在用，它通常能容忍慢得多的互连。有一些去中心化训练的工作使用流水线并行，因为你的节点——GPU 分布在全世界；但在那种情况下，你不会想做张量并行。所以有时候你看这些组合，会是节点内做张量并行，然后做数据并行或者 FSDP，如果需要的话再做流水线并行。
还有其他影响。比如如果你做数据并行，你可能可以把数据并行做得很大，但随后你会碰到一个叫临界批量大小（critical batch size）的东西：batch size 增加到一定程度，再增大就没用了，这时候你就是在浪费算力，那你还不如用张量并行。有很多这样的考虑因素，随着课程推进，我们会进一步讨论。
最后再说一点。刚才简单提到了 TPU。需要注意的是，我们有意使用 PyTorch，而且不只是用 PyTorch，而是以非常基础的方式使用集合操作，这样你就能从机制上看到发生了什么。另一种方法，尤其是如果你在 TPU 领域，是你可以直接定义模型和分片策略，编译器实际上会处理很多关于你需要什么通信操作的事情。你基本上是告诉它，这块数据需要在这里、这里和这里，然后编译器会做一些神奇的事情去弄清楚。这很有吸引力，但显然，这会剥夺很多从零开始构建东西的乐趣。
总结
总结一下，有很多种并行化的方式。你可以按数据切分，按张量或专家切分，按流水线或序列切分。我们看了数据并行，而且只做了 DDP，下次我们会讲 FSDP 和 ZeRO。张量并行，正如我提到的，需要非常快的互连；流水线并行则不那么需要，但你需要非常努力地减少流水线气泡。
然后，也许在更高的层面上，我们看到这个模式经常出现。你可以选择重新计算，或者把它存进内存，这在讲激活检查点的时候会讲到。或者在这种情况下，你可以把这看成一种扩展：你可以把它存到不同的 GPU 上。从这个角度看数据并行，某种意义上你是在做冗余工作，因为每个 rank 实际上都在更新自己的参数、都在维护所有参数。但你这么做的原因是，你不需要把优化器状态搬来搬去。
还有一点是，硬件一直在变快，但某种意义上我们总会想要更大的模型。所以这种层级结构的思想会一直存在。今天就到这里。下周三，Tatsu 会深入讲更多并行技术。
